Modules LCD + Cartes pilotes LCD + Écrans tactiles + Divers câbles + Composants structurels mécaniques
Cette intégration complète est devenue une exigence essentielle pour les projets personnalisés, marquant un abandon de la dépendance traditionnelle envers les modules LCD autonomes. Dans le passé, la plupart des projets ne nécessitaient que des composants individuels, tels que des écrans tactiles séparés ou des modules LCD autonomes. Cependant, à mesure que l'industrie évolue, l'intégration des ressources est devenue un facteur crucial dans le lancement d'un projet.
Lorsque ces composants proviennent et sont assemblés auprès de différents fournisseurs, des problèmes tels que la compatibilité des composants, l'agencement de l'espace interne et les processus d'assemblage surviennent souvent, conduisant à des inadéquations de produits. Il s’agit d’un défi unique inhérent aux projets personnalisés.
SKY-TDMLes produits de sont principalement conçus pour répondre aux besoins de projets personnalisés dans les applications industrielles, médicales, de kiosques libre-service et de transport ferroviaire. Nous fournissons des solutions tactiles et d'affichage intégrées pour résoudre les problèmes de compatibilité et de correspondance tout au long du cycle de vie du projet.
Il s'agit d'un écran LCD de 21,5 pouces avec fonctionnalité tactile, intégrant le module LCD, l'écran tactile capacitif PCAP et le système de carte pilote dans une architecture d'affichage unique. Les clients doivent uniquement fournir une alimentation 12 V CC et un signal d'entrée HDMI pour le déployer dans leur équipement, éliminant ainsi le besoin d'une carte de pilote externe.
Principales caractéristiques :
· Taille d'écran de 21,5 pouces
· Résolution Full HD 1 920 x 1 080
· Tactile capacitif PCAP 10 points

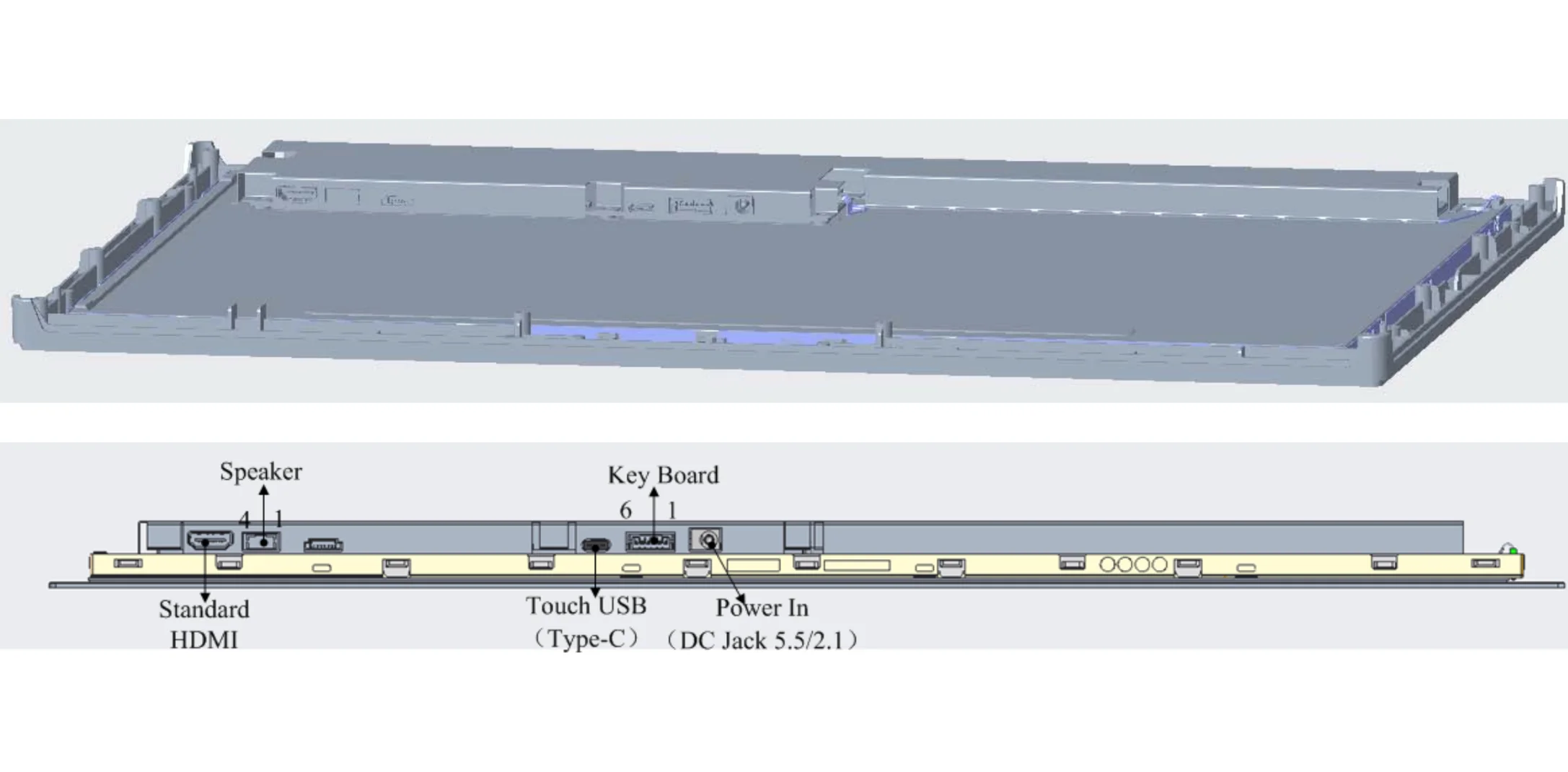

· Interface d'entrée vidéo HDMI
· Interface tactile USB Type-C
· Traitement de surface AG (Anti-Glare) et AF (Anti-Fingerprint) en option
· Haut-parleur intégré

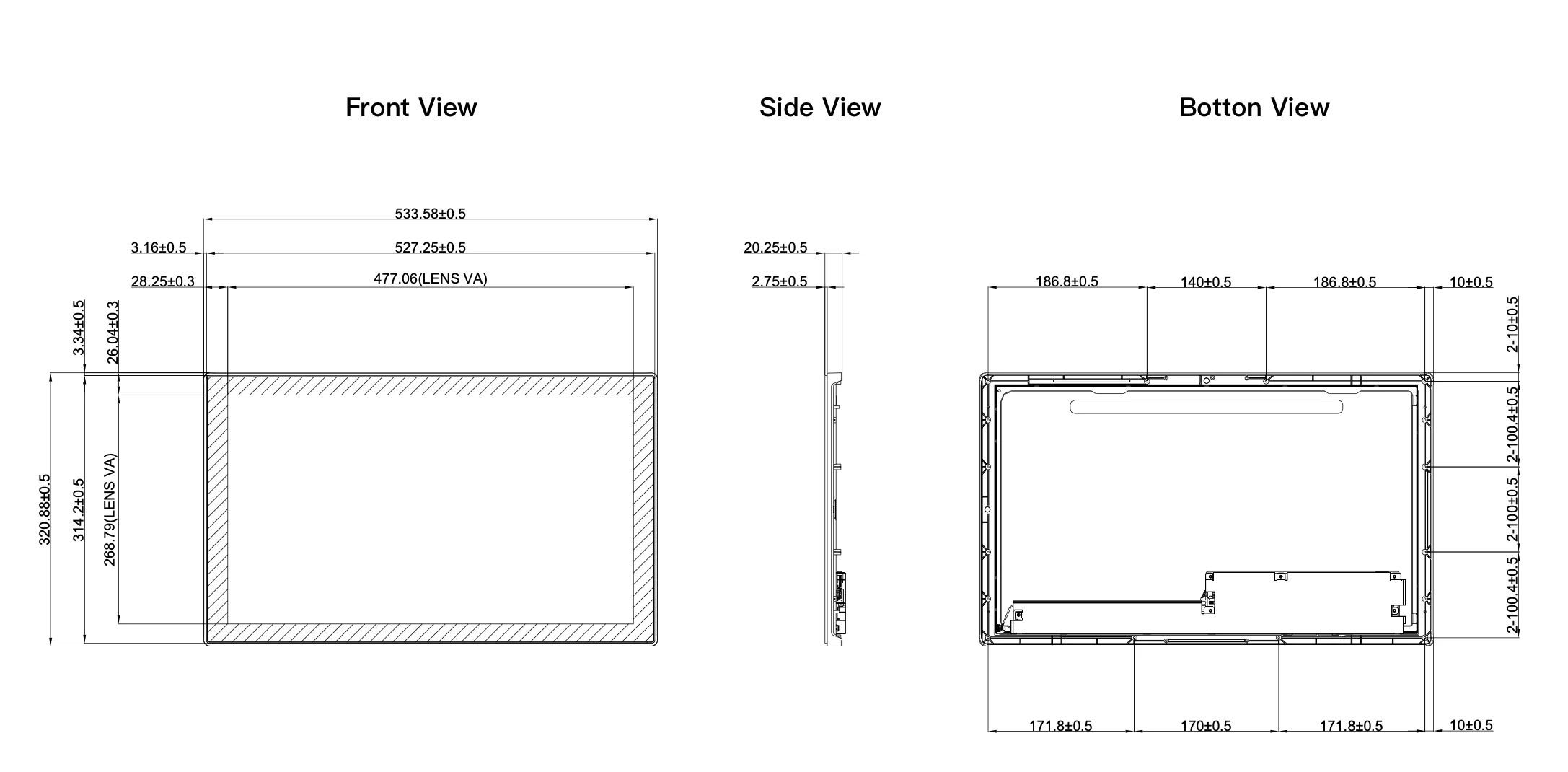

Il a une consommation électrique typique de 26,26 W, avec des dimensions globales de 533,58 x 320,88 x 20,25 mm.
L'objectif principal de l'intégration est de réduire le nombre de composants autonomes et de simplifier l'installation de l'architecture d'affichage.
Les écrans intégrés peuvent potentiellement réduire les coûts globaux du système. Ils contribuent à améliorer l'efficacité de l'approvisionnement en composants, à réduire le besoin de câbles et de connecteurs, à rationaliser les processus d'assemblage, à réduire les efforts de coordination technique et à raccourcir le temps d'intégration du système d'affichage. Ces améliorations réduisent efficacement les coûts de main-d’œuvre cachés. La réduction réelle des coûts dépend toutefois de l’architecture d’affichage d’origine, du volume de production et des exigences de personnalisation.
Oui, cela crée davantage de possibilités de conception mécanique compacte. Lorsque des cartes de pilotes d'affichage autonomes doivent être installées derrière ou à côté d'un panneau LCD, un espace supplémentaire doit être réservé pour le PCB et les câbles.
En intégrant directement les composants électroniques d'affichage pertinents dans l'architecture d'affichage, il n'est pas nécessaire d'allouer de l'espace pour la carte pilote et les câbles associés.
Cette optimisation de l'espace est particulièrement pratique pour les bornes libre-service, où l'écran est généralement monté directement en façade du coffret.
Les terminaux libre-service constituent le scénario d'application le plus représentatif de « l'intégration tactile + écran ».
Un écran tactile Full HD de 21,5 pouces offre une grande zone d'affichage pour présenter de manière transparente l'ensemble du flux utilisateur : Affichage du menu → Sélection du produit → Confirmation de commande → Paiement et règlement → Impression des reçus.

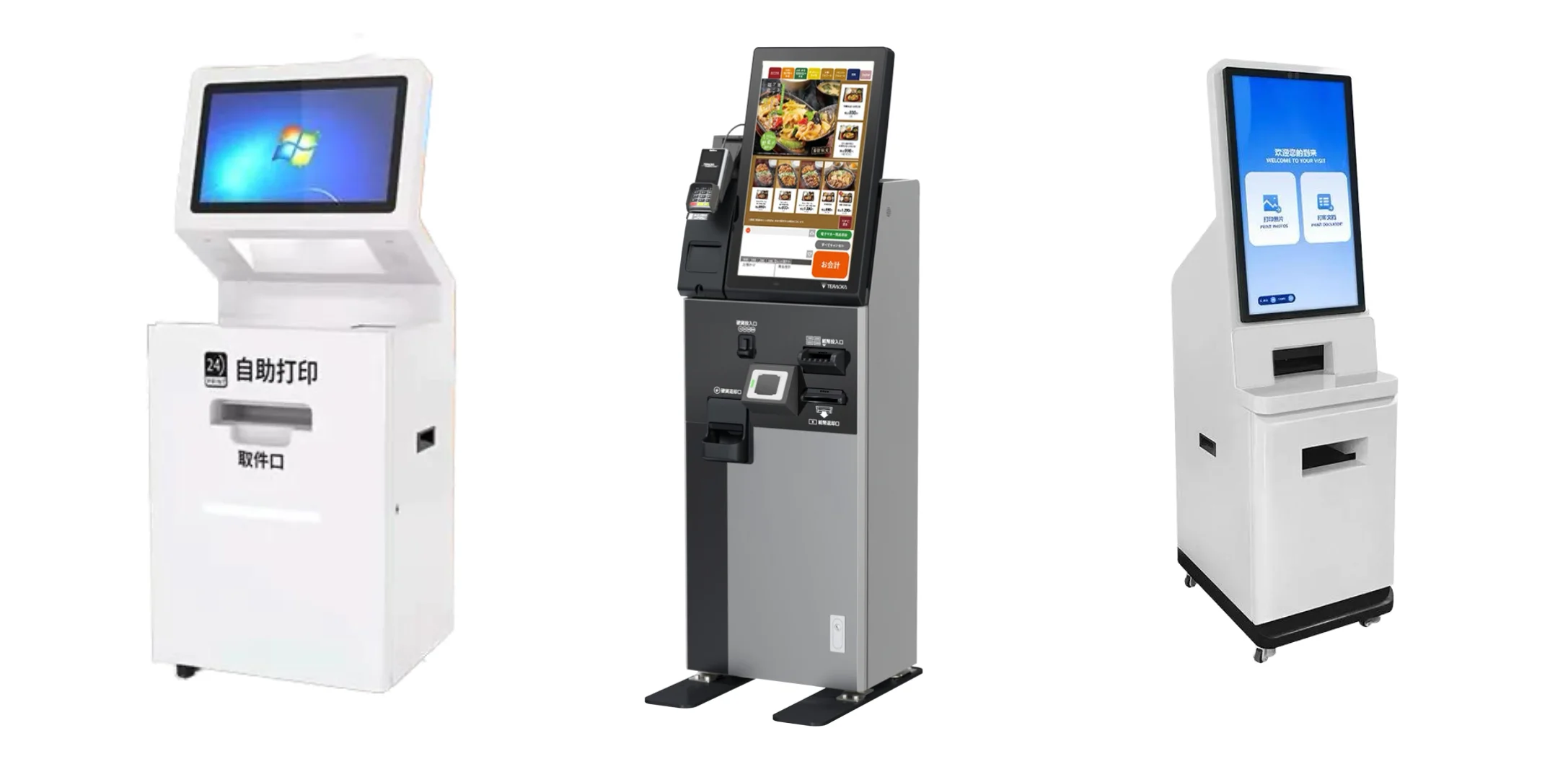

Ce même concept de conception d’affichage peut être appliqué à d’autres équipements libre-service :
· Kiosques de commande automatique : de grands écrans tactiles permettent aux utilisateurs de parcourir entièrement les produits, de gérer les commandes et d'effectuer des transactions sans aucune aide du personnel.
· Terminaux de paiement : l'écran peut regrouper les instructions d'utilisation, les informations sur les transactions et les interactions tactiles dans une interface unique destinée à l'utilisateur.
· Distributeurs automatiques : l'interface tactile peut être utilisée pour présenter des informations sur les produits, du contenu promotionnel, une sélection de produits et des conseils de paiement.
· Terminaux de billetterie et d'enregistrement : des écrans interactifs peuvent guider les utilisateurs dans la sélection de la destination, les requêtes de réservation, l'impression des billets ou les procédures d'enregistrement.
· Imprimantes libre-service : l'écran tactile peut faciliter la sélection de documents, l'aperçu du contenu, les paramètres des options d'impression et les fonctions de paiement.
L’un des principaux défis du développement d’équipements à écran tactile consiste à garantir que l’écran tactile, le module LCD, le contrôleur de la carte pilote et la structure mécanique fonctionnent ensemble de manière transparente.
Cette approche intégrée est particulièrement adaptée aux fabricants d’équipements produits en série. Dans de tels cas, la cohérence de l’affichage, l’efficacité de l’installation et la coordination de la chaîne d’approvisionnement sont d’une importance primordiale. En prenant notre produit de 21,5 pouces comme exemple, il montre comment l'écran LCD, l'écran tactile et l'électronique de pilotage peuvent être intégrés dans une architecture de module d'affichage unique. Il répond également aux exigences de fiabilité dans diverses conditions, notamment la température, les vibrations, les chocs thermiques, les cycles d'alimentation et les décharges électrostatiques.
Pour les clients OEM, cette conception de produit collaborative représente la solution ultime. Cela signifie que dès le départ, l'ensemble de la solution d'affichage est conçu comme partie intégrante de l'équipement, plutôt que d'être traité comme un composant LCD isolé.
Veuillez contacterSKY-TDM. Notre équipe vous assistera dans l'évaluation et fournira la solution d'affichage intégrée idéale (LCD + carte pilote + écran tactile) adaptée à votre projet.
