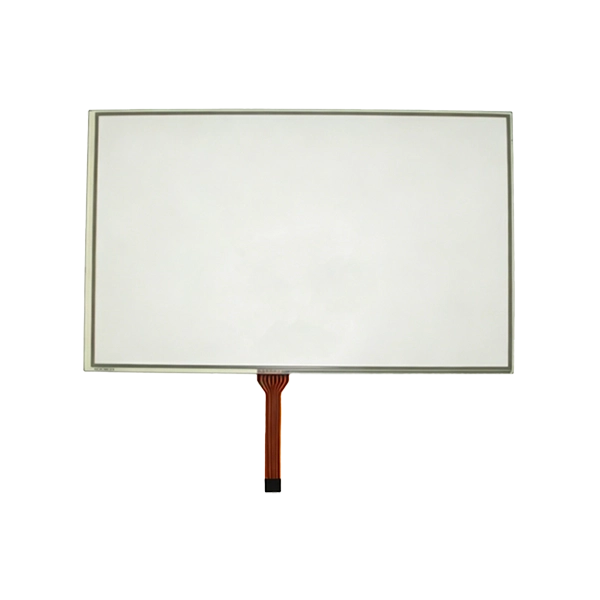

NotreÉcran tactile résistif de 10,1 pouces à 8 filsest spécialement conçu pour les machines de construction, les équipements lourds, les véhicules agricoles, les machines minières, les grues, les excavatrices, les chargeuses sur pneus et autres véhicules industriels hors route.
Contrairement aux écrans tactiles grand public, les machines lourdes fonctionnent dans un environnement de vibrations persistantes, de boue, de pluie, de contamination par l'huile, de poussière et de fluctuations extrêmes de température. Les opérateurs portent généralement des gants de travail épais et exigent des performances tactiles constantes et fiables, quelles que soient les conditions difficiles du site.
Notre solution tactile résistive industrielle à 8 fils répond à ces défis rigoureux grâce à une construction de capteur renforcée, des matières premières de haute durabilité, des performances CEM optimisées et une durée de vie prolongée. Il permet une saisie précise et fiable par simple contact dans les environnements extérieurs difficiles où les écrans tactiles capacitifs souffrent souvent d'un fonctionnement instable.
SKY-TDM propose des services de personnalisation à spectre complet, y compris l'ingénierie des lentilles de protection, la liaison optique, l'étalonnage du contrôleur tactile, l'adaptation de l'interface, le traitement anti-éblouissement, l'étanchéité à l'eau et la prise en charge de l'intégration mécanique.
Les équipements lourds donnent la priorité à une fiabilité opérationnelle sans compromis plutôt qu’à une fonctionnalité multi-touch orientée consommateur.
Par rapport aux écrans tactiles résistifs et capacitifs classiques à 4 fils, l'architecture résistive à 8 fils apporte des avantages clés :
• Précision de positionnement tactile supérieure
• Stabilité d'étalonnage à long terme
• Prise en charge native du fonctionnement des gants
• Compatible avec les doigts nus, les stylets et les outils rigides
• Performance anti-vibration améliorée
• Dépenses de maintenance à long terme réduites
• Performances stables sous de fortes interférences EMI
• Adaptable aux scénarios de travail poussiéreux et humides
Pour les opérateurs d’engins de construction portant des gants de travail lors d’une interaction continue avec l’IHM, le toucher résistif reste la technologie privilégiée. Il repose sur l'activation par pression plutôt que sur la conductivité électrique, éliminant ainsi les limitations du toucher capacitif dans des conditions de terrain.

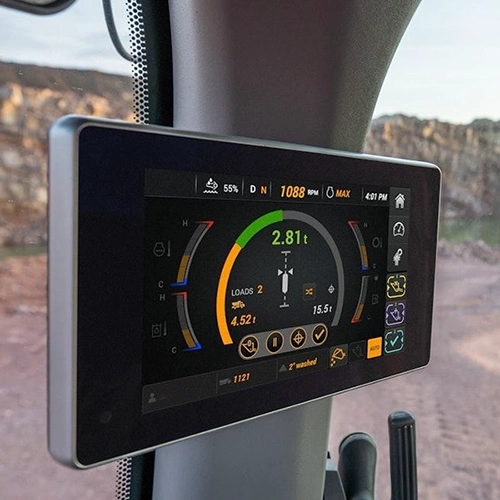

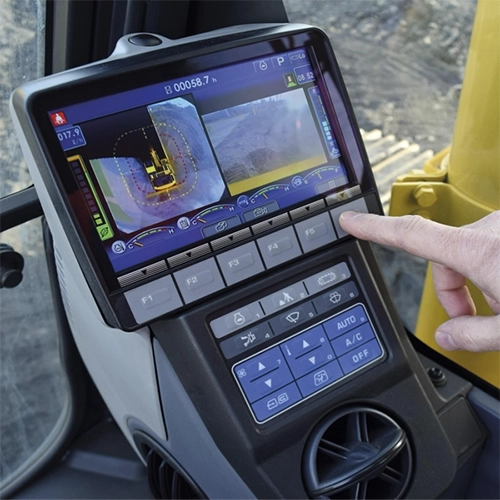

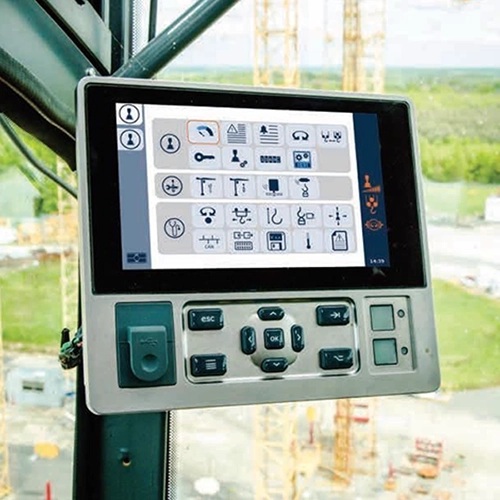

Notre écran tactile résistif de 10,1 pouces à 8 fils est largement intégré dans : les excavatrices, les chargeuses sur pneus, les bulldozers, les grues mobiles, les rouleaux compresseurs, les camions pompes à béton, les équipements miniers, les plates-formes de forage, les machines agricoles et les chariots élévateurs industriels, etc.
Un écran tactile n'est qu'un composant du système IHM complet. Pour garantir des années de fonctionnement sur le terrain sans problème, le module entièrement tactile doit être conçu pour correspondre aux conditions environnementales sur site.
| Exigence | Spécifications recommandées/caractéristiques de conception optimisées |
|
Large plage de températures de fonctionnement (Les machines de construction fonctionnent toute l'année dans des climats variables) |
• Température de fonctionnement : -30°C ~ +80°C • Température de stockage : -40°C ~ +85°C • Contrôleur tactile de qualité industrielle • Substrats PET résistants aux basses températures |
|
Résistance exceptionnelle aux vibrations et aux chocs (Les excavatrices, les rouleaux compresseurs et les appareils de forage génèrent des vibrations mécaniques constantes) |
• Construction FPC renforcée • Adhésif structurel haute résistance • Conception de montage anti-desserrage du contrôleur • Connecteurs résistants aux vibrations • Câblage arrière flexible renforcé |
|
Construction avant étanche et anti-poussière. (Travaux de matériel de construction exposés à l'air libre) |
• Indice de protection minimum du panneau avant : IP65 • Solution d'étanchéité IP67 améliorée en option • Joints étanches conçus avec précision • Structure anti-poussière sur les bords • Conception de drainage d'eau intégrée • Matériaux de surface stabilisés aux UV |
|
Fonctionnement fiable des gants (Les opérateurs sur le terrain utilisent fréquemment divers gants) |
• Gants de travail de sécurité • Des gants en cuir • Gants thermiques d'hiver • Gants de protection en caoutchouc |
|
Durabilité prolongée (La durée de vie des machines de construction dépasse généralement 10 ans) |
• Plus de 35 millions d'activations tactiles • Revêtement de surface dur résistant aux rayures • Couche PET résistante à l'usure • Matériaux résistants aux UV • Câbles flexibles longue durée de vie |
| Performances EMI/EMC robustes | • Structure de blindage EMI • Disposition de mise à la terre optimisée • Circuit de filtrage intégré • Micrologiciel intégré stabilisé • Protection ESD complète |
|
Lisibilité à la lumière du soleil (L'équipement déployé à l'extérieur exige une visibilité claire sous la lumière directe du soleil) |
• Liaison optique complète • Revêtement antireflet (AG) • Revêtement antireflet (AR) • Couplage d'un écran LCD haute luminosité • Lentille de protection résistante aux UV • Réflexions du panneau interne supprimées |
|
Structure mécanique robuste (Les véhicules de construction sont confrontés à un impact continu, à une forte pollution par la poussière et les hydrocarbures) |
• Façade industrielle robuste • Cadre de montage en métal renforcé • Trous de montage renforcés • Épaisseur du joint personnalisable • Collage structurel industriel • Acheminement de protection pour câbles flexibles |
| Article | Spécification |
| Taille | 10,1 pouces |
| Technologie tactile | Résistif à 8 fils |
| Interface | USB/RS232/IIC |
| Dureté superficielle | ≥3H |
| Transmission de la lumière | ≥80% |
| Température de fonctionnement | -30°C ~ +80°C |
| Force d'actionnement | Personnalisable |
| CEM | Conception optimisée pour la CEM industrielle |
| Protection ESD | Conforme aux normes CEI |
| Touchez Durée de vie | ≥35 millions d'activations |
| Lamelle de verre | Personnalisé disponible |
| Contrôleur | Qualité industrielle |
| OEM/ODM | Entièrement pris en charge |
Chaque modèle d'engin de chantier présente des contraintes de montage uniques. SKY-TDM offre des options de personnalisation complètes :
- Dimensions du capteur tactile personnalisées
- Conception de verre de couverture sur mesure
- Impression de bordure en sérigraphie et gravure du logo client
- Développement de structures mécaniques étanches
- Disposition et longueur FPC personnalisées
- Sélection de connecteurs sur mesure
- Options multi-interfaces : USB / RS232 / I²C
- Service de liaison optique
- Revêtement anti-éblouissant et anti-reflet
- Conception améliorée du blindage EMI
- Film PET épais haute performance
-Réglage des paramètres du contrôleur de température à grande échelle
- Correspondance avec des panneaux LCD haute luminosité
- Support technique en conception de châssis mécanique
Chaque écran tactile est soumis à une vérification de qualité interne rigoureuse :
- 100 % de tests de fonctionnement
- Calibrage de la précision tactile et de la linéarité
- Inspection d'étanchéité
- Test de cyclage haute/basse température
- Tests de vibrations et de chocs
- Test d'immunité ESD
- Validation des performances EMI
- Contrôle d'aspect optique
- Tests de vieillissement en continu
- Test d'impact de chute d'emballage
S'assurer que les produits arrivent chez le client en parfait état.
En tant que fabricant professionnel d'écrans tactiles industriels, SKY-TDM propose des services OEM et ODM flexibles et uniques adaptés aux besoins des clients. Forts d'une vaste expérience en matière de projets dans le domaine des équipements hors route lourds, nous fournissons des services complets comprenant la sélection d'écrans LCD, la conception d'écrans tactiles et la liaison optique. Forts de plus de 10 ans d’expérience en fabrication dans le secteur industriel, nous garantissons une chaîne d’approvisionnement stable et un support technique rapide. De plus, notre système de gestion de la qualité certifié ISO élimine complètement tout souci après-vente pour nos clients.
R : Parce que l’environnement d’exploitation des engins de chantier est particulièrement complexe et variable. Dans de telles conditions, les écrans tactiles résistifs offrent une stabilité supérieure par rapport aux écrans capacitifs, garantissant un fonctionnement fiable dans tout environnement exigeant.
R : Oui. Utilisant des matériaux à large température et des contrôleurs de qualité industrielle, il prend en charge un fonctionnement jusqu'à -30°C. De plus, d'autres réglages à basse température peuvent être mis en œuvre en fonction des exigences spécifiques du projet.
R : Absolument. En renforçant le circuit imprimé flexible (FPC) à l'aide d'adhésifs structurels de qualité industrielle et en optimisant le montage du contrôleur, ses performances anti-vibrations dans les applications de machines lourdes sont considérablement améliorées.
R : Oui. L'écran tactile résistif piloté par pression fonctionne parfaitement avec des gants de travail épais, des stylets et d'autres outils non conducteurs, ne nécessitant aucun réglage matériel supplémentaire.
R : Entièrement personnalisable. Nous fournissons des dimensions sur mesure, des interfaces personnalisées, des verres de protection sur mesure, des dispositions de câbles personnalisées, l'impression de logos et une assistance technique complète pour l'intégration mécanique.
R : Oui. Le système tactile est construit avec une architecture EMC de qualité industrielle, intégrant un blindage électromagnétique, une mise à la terre optimisée et une protection ESD (décharge électrostatique) intégrée pour garantir un fonctionnement stable dans les environnements de véhicules à fortes interférences.
R : Il est parfaitement adapté aux machines de construction, aux équipements miniers, aux machines agricoles, aux véhicules forestiers, aux véhicules industriels hors route, aux systèmes de contrôle marins et aux équipements d'automatisation extérieurs.
R : Oui. Au-delà des écrans tactiles autonomes, nous proposons des services complets comprenant la correspondance LCD, la liaison optique, l'intégration de cartes contrôleurs, des verres de protection personnalisés et des modules d'affichage finis spécialement adaptés aux machines industrielles et de construction.
Prêt à s'approvisionner de manière fiableÉcran tactile résistif de 10,1 pouces à 8 filspour vos engins de chantier ? Envoyez-nous vos exigences détaillées, notamment la taille, l’interface, le niveau d’étanchéité et les spécifications de température. SKY-TDM offre une personnalisation flexible, un échantillonnage en temps opportun et une production de masse stable. Contactez-nous pour démarrer la discussion de votre projet.
