Résumé de l'article :À mesure que les systèmes d'affichage industriels évoluent, les ingénieurs sont souvent confrontés à un défi pratique : connecter des sources de signaux LVDS modernes à des panneaux LCD TFT qui s'appuient toujours sur des interfaces TTL/RVB. LeCarte de conversion de signal LVDS en TTLdepuisSKY-TDMfournit un pont pratique entre ces deux technologies d'affichage, aidant les fabricants d'équipements à réutiliser les panneaux LCD existants tout en réduisant les coûts de refonte, le temps de développement et la complexité d'intégration. Avec une conception PCB de qualité industrielle, une transmission de signal stable, un rétroéclairage LED intégré, un VCOM réglable et une prise en charge de la personnalisation, ce type de carte de conversion convient aux IHM industrielles, aux équipements médicaux, aux systèmes embarqués, aux équipements de transport et à d'autres applications d'affichage.
UnCarte de conversion de signal LVDS en TTLest un circuit d'interface d'affichage conçu pour convertir les signaux d'affichage différentiels LVDS en signaux parallèles TTL/RGB requis par les panneaux LCD TFT compatibles. Cette fonction devient particulièrement importante lorsqu'un ordinateur industriel, un contrôleur intégré ou une source d'affichage fournit une sortie LVDS tandis que le panneau LCD sélectionné utilise une interface TTL/RVB.
Au lieu de remplacer un panneau LCD par ailleurs approprié ou de reconcevoir l'intégralité d'un système de contrôle, les ingénieurs peuvent introduire une carte de conversion entre la source du signal et l'affichage. Cette approche peut s'avérer particulièrement utile pour les mises à niveau d'équipements existants, les écrans industriels personnalisés et les projets dans lesquels l'inventaire LCD existant doit rester utilisé.
La solution de SKY-TDM est conçue autour de l'intégration d'écrans industriels. La configuration standard prend en charge unEntrée LVDS 8 bitset unSortie LCD TTL/RVB 50 broches, avec une alimentation d'entrée 5 V, un pilote de LED intégré, un réglage VCOM et une plage de température de fonctionnement de-20°C à +70°C.
Les interfaces d'affichage ne sont pas toujours interchangeables. LVDS et TTL/RGB utilisent différentes méthodes de transmission des données d'image, ce qui signifie qu'une connexion directe n'est généralement pas possible lorsque la source et l'écran LCD utilisent des architectures d'interface différentes.
Cela crée plusieurs défis pour les fabricants d’équipements OEM :
Une carte de conversion correctement conçue corrige l'inadéquation de l'interface tout en gardant le reste de l'architecture d'affichage relativement inchangé. Pour les fabricants mettant à niveau leurs équipements existants, cela peut constituer une voie plus efficace que la refonte du système d’affichage complet.
L'intégrité du signal est l'un des facteurs les plus importants dans la conversion d'affichage. Le routage différentiel optimisé aide à réduire la distorsion du signal et prend en charge une transmission d'image stable entre la source LVDS et les circuits de conversion.
Les équipements industriels fonctionnent fréquemment aux côtés de moteurs, d’alimentations à découpage, d’appareils de communication et d’autres sources d’interférences électromagnétiques. Une disposition de circuit imprimé et une architecture d'alimentation soigneusement conçues peuvent contribuer à réduire les interférences indésirables et à améliorer la stabilité globale du système.
La carte fournit une interface LCD TTL/RVB à 50 broches pour les panneaux TFT compatibles. L'interface comprend des données RVB, des signaux de synchronisation, une horloge, des signaux liés à l'alimentation, VCOM, une réinitialisation et d'autres connexions de contrôle d'affichage.
Un pilote de rétroéclairage LED intégré contribue à simplifier l'architecture globale de l'affichage. Au lieu de recourir à plusieurs circuits indépendants, les fabricants d'équipements peuvent intégrer les fonctions de conversion et de rétroéclairage dans une solution d'affichage plus compacte.
Le réglage VCOM offre une flexibilité supplémentaire lors de la correspondance de la carte avec différents panneaux LCD. Les ingénieurs peuvent affiner la configuration de l'affichage pour obtenir des performances d'image adaptées au panneau sélectionné.
Les projets d'intégration d'écran nécessitent souvent des connecteurs personnalisés, des définitions de broches, des longueurs de câbles, des emplacements de montage, des configurations de micrologiciels ou des paramètres de synchronisation LCD. Un fabricant de cartes de conversion capable d'adapter ces éléments peut réduire considérablement le travail d'intégration pour les clients OEM.

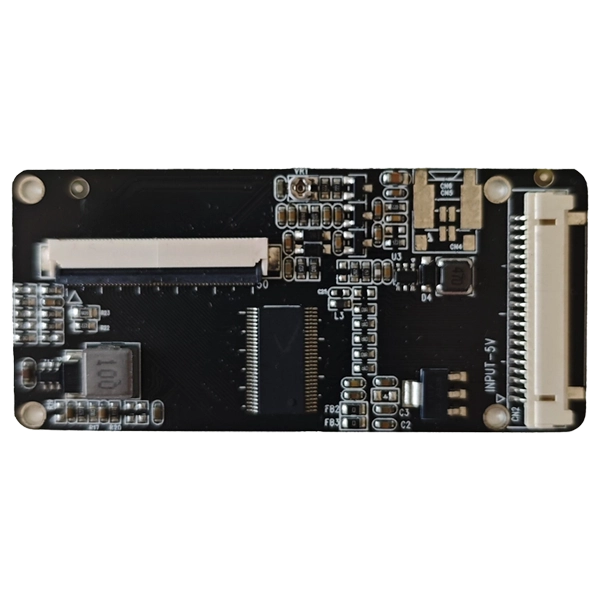

Le tableau suivant résume la configuration typique du SKY-TDMCarte de conversion de signal LVDS en TTL. Les spécifications réelles peuvent varier en fonction du panneau LCD sélectionné et des exigences personnalisées du projet.
| Article | Spécification typique |
|---|---|
| Interface d'entrée | LVDS, 8 bits |
| Interface de sortie LCD | TTL/RVB, 50 broches |
| Tension d'entrée | 5V |
| Pilote de rétroéclairage | Driver LED intégré |
| Ajustement VCOM | Soutenu |
| Température de fonctionnement | -20°C à +70°C |
| Conception personnalisée | Soutenu |
| Connecteur LVDS typique | Interface HRS DF14-20 / DF19-20 |
| Connecteur LCD | TTL FFC 50 broches |
Pour les projets d'ingénierie, les spécifications de l'interface doivent toujours être vérifiées par rapport à la fiche technique exacte du panneau LCD. Le nombre de broches à lui seul ne garantit pas la compatibilité car les définitions des signaux, les exigences de tension, la synchronisation, l'orientation et l'affectation des connecteurs peuvent différer d'un panneau à l'autre.
La flexibilité de la conversion LVDS vers TTL rend cette technologie utile dans une variété de projets d'affichage industriels et embarqués.
Par exemple, un fabricant d'équipement peut avoir déjà intégré un panneau LCD TTL à 50 broches éprouvé dans une machine établie. Si le contrôleur de remplacement produit du LVDS plutôt que du TTL/RVB, une carte de conversion peut fournir un pont d'interface sans obliger le fabricant à remplacer l'ensemble de l'écran.
La sélection d'une carte de conversion doit commencer par le panneau LCD plutôt que simplement par le type de connecteur souhaité. Les ingénieurs doivent collecter les informations complètes de l’interface du panneau avant de passer une commande.
Vérifiez si la source fournit un LVDS monocanal ou double canal, la profondeur de bits, la synchronisation du signal, les exigences de tension et la configuration des connecteurs. La solution standard de SKY-TDM prend en charge l'entrée LVDS 8 bits monocanal, tandis que les conceptions personnalisées peuvent être évaluées pour différentes exigences.
Un connecteur TTL à 50 broches ne signifie pas nécessairement que chaque écran LCD utilise le même brochage. Les données RVB, HSYNC, VSYNC, DE, DCLK, VCOM, l'alimentation, le rétroéclairage et les signaux de contrôle doivent être soigneusement comparés à la définition de la carte de conversion.
La résolution LCD, l'horloge des pixels, la synchronisation horizontale, la synchronisation verticale et les exigences de synchronisation doivent correspondre à la configuration de la carte. Des ajustements du micrologiciel ou du matériel peuvent être nécessaires pour différents modèles d'écran LCD.
La position du connecteur, la longueur du câble, les dimensions du PCB, les trous de montage et l'espace d'installation disponible doivent être pris en compte lors de la phase de sélection. Un PCB personnalisé compact peut simplifier l’intégration dans un équipement avec un espace interne restreint.
Pour les projets industriels, l’échantillon initial ne constitue qu’une partie de la décision d’achat. Les acheteurs doivent également évaluer le support technique, les capacités de personnalisation, le contrôle qualité, les tests d'échantillons, la capacité de production et la disponibilité des produits à long terme.
Pour les acheteurs industriels, la valeur d’une carte de conversion va au-delà de la conversion de signal de base. SKY-TDM positionne sa solution dans le cadre d'un service d'intégration d'affichage industriel plus large, prenant en charge les projets OEM et ODM depuis l'évaluation de la compatibilité jusqu'à la production.
Les principaux avantages comprennent :
Cette approche unique peut être particulièrement utile pour les fabricants OEM qui ont besoin d'une carte de conversion adaptée à un écran LCD spécifique plutôt qu'une carte de développement générique. En confirmant le modèle LCD, la définition de l'interface, la résolution, le connecteur et les exigences mécaniques au début du projet, les ingénieurs peuvent réduire les risques de compatibilité avant la production en série.
La solution standard est conçue pour les panneaux LCD TFT compatibles utilisant une interface TTL/RVB à 50 broches. La compatibilité exacte dépend de la définition des broches de l'écran LCD, de la synchronisation, de la résolution, de la tension et d'autres exigences électriques.
Oui. Pour les projets OEM et ODM, les types de connecteurs, les affectations de broches, les longueurs de câble et les définitions d'interface peuvent être personnalisés en fonction de l'écran LCD cible et de la structure de l'équipement.
Oui. Différentes résolutions LCD et exigences de synchronisation peuvent être évaluées pour les configurations matérielles ou micrologicielles correspondantes. Les ingénieurs doivent fournir le modèle LCD exact ou la fiche technique pour l'évaluation de la compatibilité.
Oui. La carte est conçue pour l'intégration d'écrans industriels et prend en charge une plage de températures de fonctionnement de -20°C à +70°C. Sa disposition PCB, sa conception d'alimentation et son architecture de signal sont optimisées pour un fonctionnement stable dans les applications exigeantes.
Oui. Des assemblages de câbles correspondants peuvent être fournis, notamment des câbles LVDS, des câbles de rétroéclairage, des câbles d'alimentation et des faisceaux personnalisés si nécessaire.
La version standard prend en charge l'entrée LVDS 8 bits monocanal. Les exigences LVDS double canal peuvent être évaluées pour le développement de cartes personnalisées en fonction des spécifications de synchronisation et d'interface de l'écran LCD cible.
Oui. L’évaluation d’échantillons est fortement recommandée pour les projets industriels. Tester la carte de conversion avec le panneau LCD et le contrôleur système réels peut vérifier la compatibilité du signal, la qualité de l'image, la synchronisation, le fonctionnement du rétroéclairage et l'intégration mécanique avant la production en volume.
UnCarte de conversion de signal LVDS en TTLpeut être une solution efficace lorsque les systèmes modernes basés sur LVDS doivent fonctionner avec des panneaux LCD TFT TTL/RVB existants. En combinant une conversion de signal stable, une conception de PCB orientée vers l'industrie, une gestion du rétroéclairage intégrée, un réglage VCOM et des capacités de personnalisation, il peut aider les OEM à simplifier l'intégration des écrans tout en étendant la convivialité du matériel LCD existant. Pour les projets nécessitant des interfaces personnalisées, une évaluation de la compatibilité LCD, une correspondance de câbles ou une assistance à la production, le choix d'un partenaire d'affichage industriel expérimenté peut rendre la transition du prototype à la production de masse beaucoup plus efficace. Si vous recherchez un fabricant et fournisseur chinois fiable pour un produit personnaliséCarte de conversion de signal LVDS en TTL, Contactez-nousavec votre modèle LCD, la définition de l'interface, la résolution et la configuration système requise pour discuter d'une solution appropriée avec l'équipe d'ingénierie SKY-TDM.
