Comment une carte AD d'interface HDMI vers TTL peut-elle simplifier l'intégration LCD industrielle

Pour les projets d'affichage OEM nécessitant une conversion de signal fiable, leCarte AD d'interface HDMI vers TTLdepuisSKY-TDMfournit un moyen pratique de connecter des sources vidéo HDMI avec des panneaux LCD TFT TTL/RGB. Sa tension de panneau réglable, son contrôle de rétroéclairage LED intégré, son micrologiciel personnalisable et sa conception industrielle compacte le rendent adapté aux équipements embarqués, aux terminaux IHM, aux instruments médicaux, aux appareils de laboratoire et à d'autres applications d'affichage à espace limité.

Une carte AD d'interface HDMI vers TTL agit comme un pont de contrôle entre une source vidéo HDMI et un panneau LCD TFT compatible utilisant la signalisation TTL/RVB. Pour les fabricants d’équipements, la valeur de ce type de contrôleur va au-delà de la conversion de signal de base. La sélection de la tension du panneau, la synchronisation de l'affichage, la gestion du rétroéclairage, la correspondance des interfaces, la configuration du micrologiciel et la fiabilité du PCB peuvent tous affecter le succès d'un système d'affichage intégré. La solution SKY-TDM prend en charge plusieurs configurations d'interface TTL, un réglage de la tension du panneau 3,3 V/5 V, un contrôle de rétroéclairage LED intégré, un micrologiciel personnalisable et une entrée d'alimentation 8 à 18 V CC. Ces fonctionnalités aident les ingénieurs à réduire les circuits supplémentaires, à simplifier le câblage, à accélérer l'intégration des écrans LCD et à développer des produits d'affichage industriels plus flexibles.

Table des matières

1. Qu'est-ce qu'une carte AD d'interface HDMI vers TTL ?
2. Pourquoi la conversion HDMI vers TTL est-elle importante pour les projets TFT LCD ?
3. Quelles sont les principales caractéristiques à évaluer ?
4. Principales spécifications techniques
5. Où le tableau peut-il être utilisé ?
6. Comment les ingénieurs devraient-ils aborder l’intégration LCD ?
7. Comment la personnalisation améliore-t-elle la compatibilité des projets ?
8. Foire aux questions
9. Conclusion et accompagnement du projet

Qu'est-ce qu'une carte AD d'interface HDMI vers TTL ?

Une carte AD d'interface HDMI vers TTL est un contrôleur LCD qui convertit les informations vidéo d'une source HDMI en un format de signal qu'un panneau LCD TFT TTL/RVB compatible peut traiter. HDMI est largement utilisé par les ordinateurs, les systèmes embarqués, les contrôleurs industriels et autres sources vidéo numériques modernes, tandis que de nombreux panneaux LCD TFT utilisent des interfaces RVB ou TTL parallèles.

Sans contrôleur approprié, les ingénieurs devront peut-être reconcevoir le système hôte ou développer des circuits de conversion de signal supplémentaires. Une carte contrôleur dédiée offre un chemin d'intégration plus direct et peut combiner le traitement du signal, la gestion de l'alimentation du panneau, la configuration de synchronisation et le contrôle du rétroéclairage dans une solution compacte.

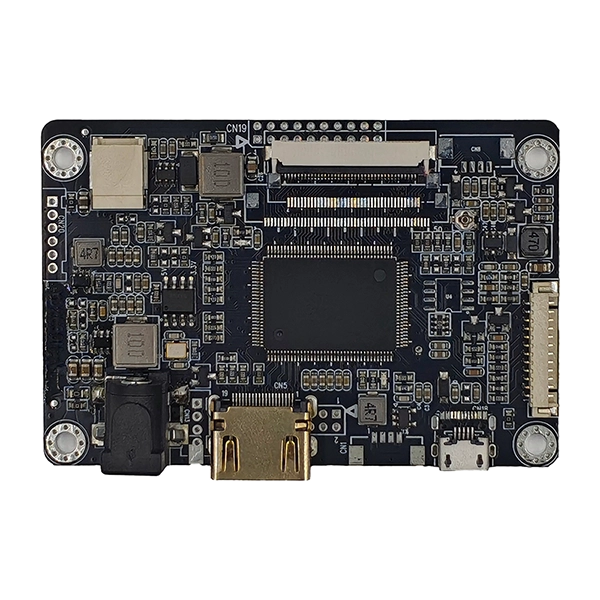

La carte AD d'interface SKY-TDM HDMI vers TTL est conçue spécifiquement pour l'intégration industrielle d'écrans LCD. Selon les spécifications de son produit, il prend en charge les configurations de sortie d'affichage TTL/RVB, une tension de panneau réglable de 3,3 V ou 5 V, un pilote de LED intégré, un micrologiciel personnalisable et une plage d'alimentation de 8 à 18 V CC.

Pourquoi la conversion HDMI vers TTL est-elle importante pour les projets TFT LCD ?

L’intégration d’un écran implique souvent plus que la sélection d’un écran LCD aux dimensions physiques correctes. Les ingénieurs doivent également faire correspondre la source vidéo, l'interface, la tension, la synchronisation, le rétroéclairage, le connecteur et la structure mécanique.

Un contrôleur HDMI vers TTL approprié peut aider à relever plusieurs défis d'intégration courants :

• Compatibilité des interfaces :Il fournit une connexion pratique entre les sources vidéo HDMI et les panneaux TFT TTL/RGB.
• Correspondance de puissance :La tension du panneau réglable permet de répondre aux différentes exigences électriques de l'écran LCD.
• Gestion du rétroéclairage :Le contrôle du rétroéclairage LED intégré réduit le besoin d'un circuit pilote séparé.
• Adaptation du micrologiciel :La synchronisation de l'affichage et d'autres paramètres peuvent être personnalisés pour des modèles LCD spécifiques.
• Installation compacte :Une petite configuration de contrôleur peut s’avérer utile lorsque l’espace du boîtier est limité.
• Efficacité du développement :Une architecture de contrôleur prête à l'emploi peut réduire la quantité de développement d'interface d'affichage requise par l'équipe OEM.

Quelles sont les principales caractéristiques à évaluer ?

1. Plusieurs configurations d'interface TTL/RVB

Différents panneaux TFT peuvent utiliser différentes affectations de broches FPC et configurations de signaux. La carte prend en charge plusieurs configurations d'interface, notamment les configurations RVB à 40 et 50 broches, offrant aux ingénieurs une plus grande flexibilité lors de la sélection des panneaux appropriés.

2. Tension du panneau réglable

Le contrôleur prend en charge la tension de sortie du panneau sélectionnable de 3,3 V et 5 V. Ceci est important car la fourniture d’une tension incompatible peut provoquer une instabilité de l’affichage ou potentiellement endommager l’électronique du panneau. La sélection de tension doit toujours être vérifiée par rapport aux spécifications électriques du fabricant de l'écran LCD.

3. Pilote de rétroéclairage LED intégré

Le circuit de contrôle du rétroéclairage intégré simplifie l'architecture du système en combinant le contrôle de l'affichage et la gestion du rétroéclairage LED sur la même carte. L'interface de rétroéclairage fournit des connexions d'alimentation, marche/arrêt et PWM/Vadj pour le contrôle au niveau du système.

4. Micrologiciel personnalisable

Les écrans LCD nécessitent des paramètres de synchronisation appropriés pour afficher correctement les images. La personnalisation du micrologiciel peut couvrir des paramètres tels que la résolution, la synchronisation, l'orientation de l'affichage, le logo de démarrage et la configuration OSD, en fonction des exigences du projet.

5. Conception à vocation industrielle

Les équipements industriels peuvent fonctionner en continu et peuvent subir des interférences électriques, des variations de température et des limitations d'espace. Le contrôleur est conçu avec une gestion stable de l'alimentation, un routage optimisé des signaux et une ingénierie respectueuse des interférences électromagnétiques pour prendre en charge les applications embarquées exigeantes.

Principales spécifications techniques

Le tableau suivant résume les principales spécifications publiées de la carte AD d'interface HDMI vers TTL :

Les ingénieurs doivent confirmer les spécifications complètes électriques, de synchronisation, mécaniques et de connecteur par rapport au panneau LCD sélectionné avant de passer une commande ou de démarrer la production en série.

Où le tableau peut-il être utilisé ?

L'architecture compacte et l'interface d'affichage configurable rendent une carte AD d'interface HDMI vers TTL utile pour une variété d'applications intégrées. Les cas d'utilisation typiques incluent :

• IHM industrielle :Connectez des ordinateurs ou des contrôleurs industriels à des écrans opérateurs TFT compacts.
• Instruments médicaux :Fournit une interface d’affichage pour les équipements de diagnostic, de surveillance et de laboratoire.
• Équipement de test portable :Prend en charge les écrans compacts où l'espace PCB et la gestion de l'alimentation sont importants.
• Automatisation des bâtiments :Modules d'affichage de variateur utilisés dans les terminaux de contrôle et de surveillance.
• Équipement de sécurité :Intégrez des écrans TFT dans des dispositifs de surveillance et de contrôle compacts.
• Terminaux embarqués :Fournit une connexion HDMI vers TTL pour les appareils industriels et intelligents personnalisés.

Ces applications partagent généralement des exigences similaires : une transmission d'image stable, une compatibilité prévisible des panneaux, une installation compacte et un contrôleur pouvant être adapté à la configuration finale de l'écran LCD.

Comment les ingénieurs devraient-ils aborder l’intégration LCD ?

Un projet d'affichage fiable doit commencer par les spécifications du panneau LCD plutôt que de simplement choisir un contrôleur basé sur le connecteur d'entrée. Une vérification de compatibilité structurée peut éviter des refontes coûteuses ultérieurement au cours du développement.

1. Identifiez le modèle LCD :Confirmez le numéro de pièce exact du panneau et la fiche technique.
2. Vérifiez l'interface :Vérifiez si le panneau utilise la configuration de broches TTL/RVB requise.
3. Confirmer la tension :Faites correspondre le réglage de tension du panneau du contrôleur avec les spécifications de l'écran LCD.
4. Vérifiez le timing :Vérifiez l'horloge des pixels, la synchronisation horizontale, la synchronisation verticale, la synchronisation et les paramètres associés.
5. Faites correspondre le rétroéclairage :Confirmez la tension, le courant, les exigences PWM et la configuration du connecteur des LED.
6. Vérifiez les détails mécaniques :Vérifiez l'orientation du FPC, la position du connecteur, les dimensions de la carte et les exigences de montage.
7. Testez l'ensemble complet :Évaluez la stabilité de l'image, le comportement au démarrage, le contrôle de la luminosité, les performances en température et le fonctionnement à long terme.

Fournir la fiche technique LCD, l'application prévue, la source d'entrée et les contraintes du boîtier au fournisseur du contrôleur peut rendre le processus de correspondance considérablement plus efficace.

Comment la personnalisation améliore-t-elle la compatibilité des projets ?

Les cartes contrôleurs standard sont utiles pour les applications courantes, mais les produits OEM ont souvent des exigences qui ne peuvent être satisfaites par une configuration générique. La personnalisation du micrologiciel et du matériel peut donc devenir une partie importante du développement des écrans.

SKY-TDM propose des options de personnalisation qui peuvent inclure :

• Résolution LCD et configuration de synchronisation
• Affichage de la fréquence d'images et du réglage des paramètres d'image
• Personnalisation du logo de démarrage et de l’interface de démarrage
• Configuration des menus OSD
• Réglage de l'orientation de l'affichage
• Câble TTL/RGB et connecteur FPC correspondant
• Luminosité du rétroéclairage et optimisation de la séquence d'alimentation
• Sérigraphie PCB et personnalisation de marque privée
• Adaptation du montage mécanique

Cette approche est particulièrement utile pour les fabricants OEM développant des équipements avec un modèle LCD défini, un boîtier personnalisé ou un long cycle de vie du produit. SKY-TDM offre également des capacités d'intégration d'affichage plus larges couvrant les écrans tactiles, les écrans LCD et les cartes de pilotes LCD, ce qui peut contribuer à simplifier l'approvisionnement multi-composants.

Foire aux questions

Q1 : Quels panneaux LCD peuvent fonctionner avec une carte AD d'interface HDMI vers TTL ?

La carte est conçue pour les panneaux LCD TFT TTL/RGB compatibles. La compatibilité dépend des exigences d'interface, de résolution, de synchronisation, de tension, de connecteur et de rétroéclairage du panneau. Fournir le modèle LCD exact aide l’équipe d’ingénierie à vérifier la compatibilité.

Q2 : Le micrologiciel peut-il être personnalisé pour un écran LCD spécifique ?

Oui. Le micrologiciel peut être personnalisé en fonction des exigences du projet, notamment la durée d'affichage, la résolution, l'orientation, le logo de démarrage et les paramètres liés à l'OSD.

Q3 : La carte comprend-elle un pilote de rétroéclairage ?

Oui. Le contrôleur comprend un pilote de rétroéclairage LED intégré, ce qui contribue à réduire le besoin d'un module de contrôle de rétroéclairage externe supplémentaire.

Q4 : Quelle tension de panneau le contrôleur prend-il en charge ?

Les spécifications publiées indiquent des options de tension de panneau sélectionnables de 3,3 V et 5 V. Le réglage correct doit être sélectionné selon les spécifications du fabricant de l'écran LCD.

Q5 : La carte est-elle adaptée aux équipements industriels ?

Oui. Le produit est conçu pour les applications industrielles telles que les terminaux IHM, les équipements médicaux, les instruments de laboratoire, les appareils de test portables et les systèmes de contrôle intégrés. Sa plage de températures de fonctionnement publiée est de -20°C à 80°C.

Q6 : SKY-TDM peut-il fournir des câbles correspondants ?

Oui. SKY-TDM prend en charge la correspondance des interfaces et des câbles pour les projets d'intégration d'affichage, y compris les câbles de signal TTL/RGB personnalisés et les connexions FPC.

Q7 : Les clients OEM peuvent-ils demander une marque personnalisée ?

Oui. La personnalisation disponible peut inclure des marquages ​​sérigraphiés sur PCB, un emballage de marque privée, un micrologiciel exclusif et d'autres exigences spécifiques au projet.

Conclusion et accompagnement du projet

Le choix du bon contrôleur d'affichage peut influencer considérablement l'efficacité et la fiabilité d'un projet LCD intégré. Une carte AD d'interface HDMI vers TTL fournit un pont pratique entre les sources vidéo HDMI et les panneaux TFT TTL/RVB tout en combinant la conversion du signal, la gestion de l'alimentation du panneau, le contrôle du rétroéclairage et la configuration du micrologiciel dans une solution compacte. Pour les fabricants OEM, la possibilité de personnaliser la synchronisation, le micrologiciel, les câbles, les connecteurs et les détails mécaniques peut simplifier davantage le développement de produits et prendre en charge une production stable à long terme.

Si vous développez une IHM industrielle, un instrument médical, un appareil de laboratoire, un testeur portable ou un autre produit d'affichage intégré, SKY-TDM peut vous aider à évaluer votre modèle LCD et les exigences de votre système. Explorez la carte AD d'interface HDMI vers TTL ouContactez-nousavec votre fiche technique LCD, l'interface requise, la quantité et les exigences de personnalisation pour discuter d'une solution de contrôleur d'affichage appropriée.
