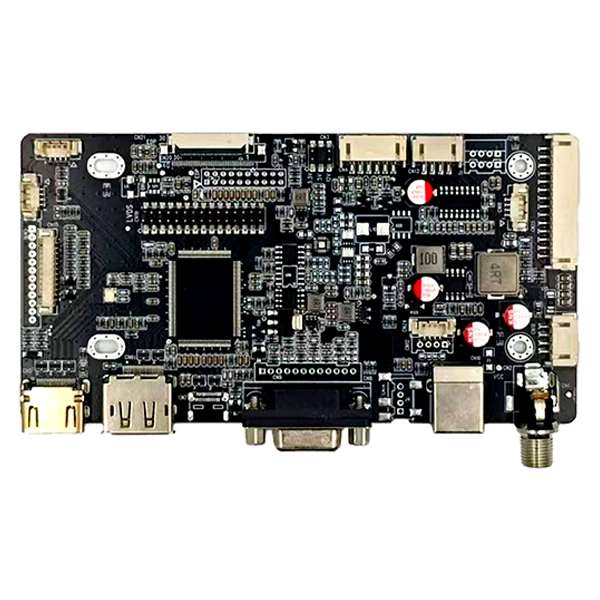

SKY-TDMdéveloppe leCarte AD d'interface HDMI et DP et VGA et Type C vers LVDS EDPpour aider les OEM, les intégrateurs de systèmes et les fabricants d'équipements industriels à connecter plusieurs sources vidéo avec des panneaux LCD LVDS ou eDP via un contrôleur d'affichage flexible. En combinant les entrées HDMI, DisplayPort, VGA et USB Type-C avec plusieurs configurations de sortie LCD, la carte peut réduire la complexité matérielle tout en prenant en charge les applications d'affichage embarquées exigeantes.
Les systèmes d'affichage industriels modernes doivent souvent fonctionner avec différents ordinateurs hôtes, interfaces graphiques et panneaux LCD. L’utilisation d’un contrôleur distinct pour chaque interface peut augmenter le travail d’ingénierie, les besoins en stocks et le temps d’intégration. Une carte pilote LCD multi-interface offre une approche plus pratique en combinant plusieurs entrées vidéo et sorties d'affichage au sein d'un seul PCB de qualité industrielle.
La configuration des interfaces HDMI, DP, VGA et Type-C prend en charge une large gamme de plates-formes hôtes, tandis que les sorties LVDS et eDP rendent le contrôleur adapté à différentes architectures TFT LCD. La carte prend en charge la tension de panneau configurable, la sortie de rétroéclairage, les températures de fonctionnement industrielles et les services d'ingénierie OEM/ODM, ce qui la rend adaptée aux IHM industrielles, aux équipements CNC, aux dispositifs médicaux, aux kiosques, aux systèmes de vision industrielle et aux écrans intégrés.
Table des matières
Pourquoi les écrans industriels ont-ils besoin de plusieurs interfaces vidéo ?
Comment la carte contrôleur connecte-t-elle différentes interfaces d'affichage ?
Quelles sont les principales caractéristiques de la carte Interface AD ?
Quelles sont les principales spécifications techniques ?
Où ce contrôleur d’affichage peut-il être utilisé ?
Comment la prise en charge OEM et ODM améliore-t-elle l'intégration de l'affichage ?
Comment les ingénieurs doivent-ils sélectionner le bon contrôleur d’affichage ?
Pourquoi les écrans industriels ont-ils besoin de plusieurs interfaces vidéo ?
Les projets d'affichage industriel suivent rarement une architecture matérielle unique. Une machine peut utiliser un ordinateur industriel avec DisplayPort, une autre peut s'appuyer sur HDMI, tandis que des équipements plus anciens peuvent toujours utiliser VGA. Côté affichage, le module LCD peut utiliser LVDS ou eDP en fonction de sa génération, de sa résolution, de sa taille et de sa conception.
Cela crée un défi d'ingénierie commun : la source vidéo et le panneau LCD n'utilisent pas nécessairement le même standard d'interface. Sans contrôleur flexible, les ingénieurs peuvent avoir besoin de différentes cartes de conversion pour différents projets.
Un contrôleur d'affichage multi-entrées peut simplifier cette architecture en prenant en charge :
- Sources vidéo HDMI pour les systèmes hôtes numériques courants.
- DisplayPort pour les ordinateurs industriels modernes et les plates-formes embarquées.
- VGA pour les ordinateurs existants et les mises à niveau d'équipement.
- USB Type-C avec DP Alt Mode pour les plates-formes informatiques compactes compatibles.
- Sorties LVDS pour panneaux LCD TFT industriels compatibles.
- Sorties eDP pour les nouvelles architectures LCD hautes performances.
Pour les projets OEM, cette flexibilité peut contribuer à réduire le besoin de reconcevoir l’électronique d’affichage à chaque fois que la plate-forme hôte change.
Comment la carte contrôleur connecte-t-elle différentes interfaces d'affichage ?
Le rôle de base d'un pilote LCD ou d'une carte AD est de recevoir des informations vidéo d'un périphérique hôte, de traiter le signal et de fournir un signal d'affichage approprié au panneau LCD sélectionné. Il n'est pas nécessaire que l'interface côté hôte et l'interface côté panneau soient identiques.
Dans cette configuration, HDMI, DP, VGA et Type-C fonctionnent comme options d'entrée vidéo. Le contrôleur traite ces signaux et fournit une sortie LVDS ou eDP selon l'architecture du panneau connecté.
La carte prend en charge le LVDS 8 bits double canal et plusieurs configurations eDP, notamment les options FPC à 20, 30 et 40 broches. Cela fait de la compatibilité des panneaux un élément important de l’intégration du système. Les ingénieurs doivent vérifier le modèle LCD, la résolution, le type d'interface, la définition des broches, la tension du panneau, les exigences de rétroéclairage et la configuration du micrologiciel avant la production.
Par exemple, un intégrateur système mettant à niveau une ancienne machine industrielle basée sur VGA peut potentiellement conserver l'architecture LCD existante tout en utilisant un contrôleur qui accepte l'entrée VGA. À l’inverse, un nouveau système embarqué peut utiliser une entrée HDMI, DP ou compatible Type-C tout en pilotant un panneau eDP.
Quelles sont les principales caractéristiques de la carte Interface AD ?
1. Plusieurs options d'entrée vidéo
La carte combine les entrées vidéo HDMI, DisplayPort, VGA et USB Type-C. Cette architecture multi-interface donne aux développeurs d'équipements plus de liberté lors de la sélection des ordinateurs industriels, des cartes embarquées et des périphériques hôtes.
2. Compatibilité des écrans LVDS et eDP
La prise en charge de LVDS et eDP rend le contrôleur adapté à différentes générations de technologie LCD TFT. Les configurations disponibles incluent des interfaces LVDS 8 bits double canal ainsi que des interfaces eDP à 20, 30 et 40 broches.
3. Configuration d'alimentation flexible
Le contrôleur prend en charge les options de tension du panneau de 3,3 V, 5 V et 12 V. Les options de sortie de rétroéclairage incluent 5 V, 12 V et 24 V. Cette flexibilité est utile lors de l'intégration de modules LCD avec des exigences électriques différentes.
4. Capacité opérationnelle industrielle
La plage de températures de fonctionnement spécifiée est de -20°C à 80°C. La conception intègre également des composants de qualité industrielle, une conception de puissance à faible ondulation et une protection ESD améliorée pour les environnements d'équipement exigeants.
5. Fonctions de traitement d’image et d’extension
Les informations sur le produit spécifient la mémoire DDR intégrée, le traitement FRC et la rotation de l'image à 180°. Ces fonctions peuvent être utiles dans les écrans intégrés où l'orientation de l'image et le traitement de l'affichage doivent être adaptés à l'installation physique.
Quelles sont les principales spécifications techniques ?
Le tableau suivant résume les principales spécifications disponibles pour ce contrôleur d'affichage multi-interface :
| Article | Spécification |
|---|---|
| Entrée vidéo | HDMI, DisplayPort (DP), VGA, Type-C |
| Sortie d'affichage | LVDS et eDP |
| Interface eDP | FPC 20 broches/30 broches/40 broches |
| Sortie LVDS | LVDS 8 bits double canal |
| Tension du panneau | 3,3 V/5 V/12 V |
| Sortie de rétroéclairage | 5V/12V/24V |
| Amplificateur audio | 3W × 2 |
| Tension d'entrée | 8V-28V |
| Température de fonctionnement | -20°C à 80°C |
Étant donné que les panneaux LCD peuvent avoir des définitions de broches différentes même lorsqu'ils utilisent la même norme d'interface générale, les ingénieurs doivent considérer les spécifications comme un point de départ pour la vérification de la compatibilité plutôt que de supposer que chaque panneau est directement interchangeable.
Où ce contrôleur d’affichage peut-il être utilisé ?
La combinaison de plusieurs entrées vidéo et sorties LVDS/eDP rend ce type de contrôleur adapté à une large gamme d'applications d'affichage industrielles et embarquées.
Terminaux IHM industriels
Les interfaces homme-machine doivent souvent fonctionner en continu lors de la connexion d’ordinateurs industriels à des écrans LCD TFT. Les options d'entrée vidéo flexibles simplifient la sélection de la plate-forme matérielle et les mises à niveau de l'équipement.
Interfaces de machines CNC
Les systèmes CNC peuvent utiliser différentes générations de matériel informatique. Un contrôleur multi-interface peut aider à connecter des sources vidéo anciennes ou modernes avec des panneaux LCD appropriés.
Présentoirs pour équipements médicaux
Les équipements de diagnostic médical et de laboratoire peuvent nécessiter un fonctionnement d’affichage stable et des configurations LCD soigneusement adaptées. Les tests de compatibilité des panneaux et les paramètres d'affichage personnalisés peuvent donc être importants lors de l'intégration.
Systèmes de vision industrielle
Les équipements de vision industrielle combinent généralement des ordinateurs industriels, des caméras, des unités de traitement et des écrans d'opérateur. Des interfaces vidéo flexibles permettent au sous-système d'affichage de s'adapter à différentes configurations d'hôte.
Moniteurs et kiosques à cadre ouvert
Les terminaux libre-service, les kiosques et les moniteurs à cadre ouvert peuvent utiliser différentes tailles d'écran LCD et plates-formes hôtes. Un contrôleur configurable peut aider les fabricants à normaliser une partie de leur architecture d'affichage entre les variantes de produits.
Comment la prise en charge OEM et ODM améliore-t-elle l'intégration de l'affichage ?
Le choix d'une carte pilote LCD ne concerne pas seulement le type de connecteur. Une intégration réussie dépend de l’adéquation du contrôleur avec l’écran LCD exact et l’architecture du système.
Pour les projets OEM et ODM, le support technique peut inclure :
- Vérification de la compatibilité du panneau LCD.
- Optimisation et ajustement du firmware.
- Modification EDID.
- Réglage des paramètres du rétroéclairage.
- Conception de câbles LVDS et eDP personnalisée.
- Impression de logo PCB pour équipement personnalisé.
- Correspondance de la tension du panneau et des exigences de rétroéclairage.
Ces services peuvent être particulièrement utiles lorsqu'un client a besoin d'un ensemble d'affichage personnalisé plutôt que d'une carte contrôleur générique. Au lieu de traiter l'écran LCD, la carte pilote, le câble et le rétroéclairage comme des composants indépendants, le système d'affichage complet peut être évalué comme une solution intégrée.
Pour un projet personnalisé, les acheteurs doivent préparer le numéro de modèle LCD, l'entrée vidéo requise, la puissance d'entrée, les exigences de rétroéclairage, la quantité annuelle estimée et toute exigence de micrologiciel ou OEM avant l'évaluation technique.
Comment les ingénieurs doivent-ils sélectionner le bon contrôleur d’affichage ?
Avant d'acheter une carte contrôleur, les ingénieurs doivent vérifier plusieurs paramètres techniques plutôt que de sélectionner une carte uniquement en fonction de l'apparence du connecteur externe.
- Confirmez l'interface LCD.Déterminez si le panneau utilise LVDS ou eDP et identifiez la configuration exacte du connecteur et des broches.
- Vérifiez la tension du panneau.Vérifiez si l'écran LCD nécessite 3,3 V, 5 V ou 12 V.
- Vérifiez le rétroéclairage.Confirmez la tension de rétroéclairage requise, activez le signal et les exigences PWM.
- Vérifiez la source vidéo.Identifiez si l'hôte utilise le mode HDMI, DP, VGA ou compatible Type-C DP Alt.
- Confirmez la résolution et le timing.Le micrologiciel du contrôleur doit être compatible avec les paramètres d'affichage du panneau cible.
- Évaluer l’environnement opérationnel.Les exigences de température, d’ESD, de stabilité de puissance et de fonctionnement continu doivent être prises en compte pour les équipements industriels.
- Discutez des exigences de personnalisation.Pour la production OEM, la configuration des câbles, le micrologiciel, le marquage des PCB et la correspondance des panneaux doivent être confirmés avant la production de masse.
Cette liste de contrôle permet de réduire les problèmes de compatibilité lors des tests de prototypes et du déploiement en production.
Foire aux questions
Q1 : La carte prend-elle en charge les panneaux LCD LVDS et eDP ?
Oui. Le contrôleur est conçu pour prendre en charge les panneaux LCD TFT LVDS et eDP. Les configurations disponibles incluent des options LVDS et eDP 8 bits double canal avec des interfaces FPC à 20, 30 et 40 broches.
Q2 : Quelles entrées vidéo sont prises en charge ?
La carte prend en charge les entrées vidéo HDMI, DisplayPort, VGA et USB Type-C. Le fonctionnement vidéo de type C dépend du périphérique hôte prenant en charge la fonctionnalité DisplayPort Alt Mode appropriée.
Q3 : Quelles tensions de panneau sont disponibles ?
Les options de tension de panneau spécifiées sont 3,3 V, 5 V et 12 V. Le paramètre approprié doit être sélectionné en fonction des spécifications du panneau LCD cible.
Q4 : Le contrôleur peut-il être personnalisé pour un projet OEM ?
Oui. La prise en charge de la personnalisation peut inclure la vérification de la compatibilité LCD, l'optimisation du micrologiciel, la modification EDID, le réglage des paramètres de rétroéclairage, les câbles LVDS/eDP personnalisés et l'impression du logo PCB.
Q5 : Quelles informations doivent être fournies avant de demander un devis ?
Il est recommandé de fournir le modèle de panneau LCD, l'entrée vidéo souhaitée, la tension d'entrée, les exigences de rétroéclairage, la quantité annuelle prévue et toute exigence de personnalisation OEM ou micrologiciel. Ces détails permettent à l’équipe d’ingénierie d’évaluer la compatibilité avec plus de précision.
Conclusion finale
Un contrôleur d'affichage multi-interface flexible peut simplifier la connexion entre les sources vidéo modernes et existantes et les différentes générations de panneaux LCD TFT industriels. Avec les entrées HDMI, DisplayPort, VGA et Type-C combinées aux sorties LVDS et eDP, la solution peut prendre en charge une large gamme d'applications industrielles IHM, CNC, médicales, de kiosques, de transport et d'affichage embarquées. L'alimentation du panneau configurable, les options de rétroéclairage, la plage de température industrielle et les services d'ingénierie OEM/ODM prennent en charge les projets d'affichage personnalisés.
Si vous développez un écran industriel, mettez à niveau un système LCD existant ou recherchez une solution de contrôleur fiable pour la production OEM, fournissez votre modèle LCD et vos exigences d'interface à SKY-TDM.Contactez-nousavec les spécifications de votre panneau, les exigences de l'application et la quantité attendue pour discuter de la compatibilité, des options de personnalisation et d'une solution de contrôleur d'affichage adaptée à votre projet.
