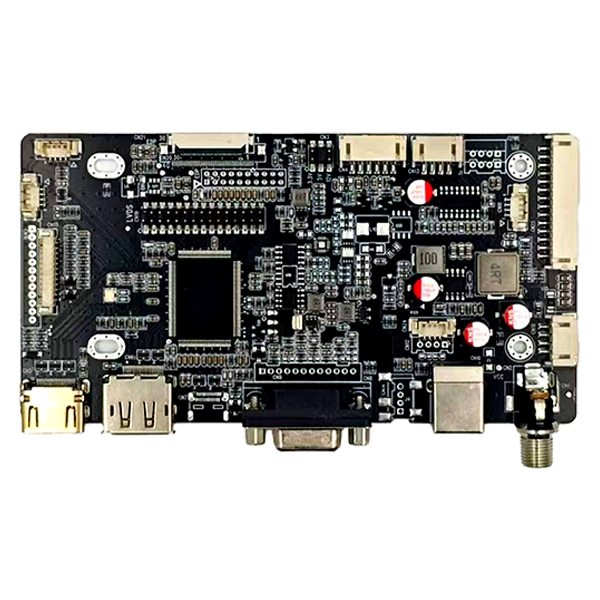

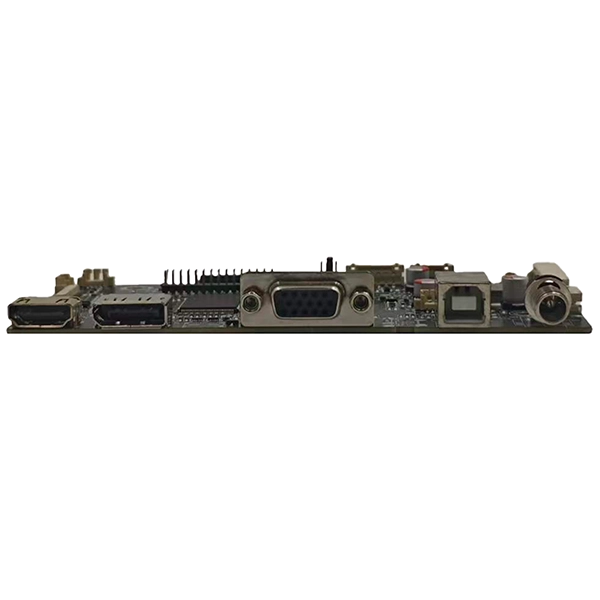

Carte AD d'interface HDMI et DP et VGA et Type C vers LVDS EDP

Les équipements industriels nécessitent souvent des interfaces vidéo différentes en fonction de la plate-forme matérielle du client. Les cartes contrôleurs LCD traditionnelles ne prennent généralement en charge qu'une seule interface de panneau, ce qui oblige les ingénieurs à reconcevoir le matériel ou à acheter plusieurs cartes contrôleurs pour différents projets.

SKY-TDMCarte AD d'interface HDMI et DP et VGA et Type C vers LVDS EDPélimine ces limitations en intégrantHDMI, DisplayPort, VGA et USB Type-Centrées vidéo avecLVDS et eDPafficher les sorties sur un seul PCB de qualité industrielle.

Que vous développiez une nouvelle IHM, mettiez à niveau un équipement existant ou intégriez un écran intégré dans une machine industrielle, une seule carte contrôleur prend en charge plusieurs configurations LCD tout en réduisant le temps d'ingénierie, les coûts d'inventaire et la complexité du produit.

Conçue pour les applications industrielles à long terme, la carte offre une qualité d'image stable, des options d'alimentation flexibles et des interfaces périphériques complètes pour les fabricants d'équipements OEM et les intégrateurs de systèmes.

Pourquoi les ingénieurs choisissent cette carte contrôleur

Cette carte d'interface AD ​​intègre plusieurs options d'entrée et est entièrement compatible avec les sources vidéo les plus courantes d'aujourd'hui :HDMI, DisplayPort (DP), VGA et USB Type-C (DP Alt Mode). Cela permet aux clients de basculer de manière transparente entre différentes plates-formes hôtes sans avoir besoin de cartes de conversion supplémentaires.

Prend en charge les panneaux LCD LVDS et eDP

Cette carte AD d'interface HDMI et DP et VGA et Type C vers LVDS EDP est entièrement compatible avec les deux normes d'interface LCD grand public. Les options de sortie d'affichage disponibles incluent LVDS 8 bits double canal, eDP 20 broches, eDP FPC 30 broches et eDP FPC 40 broches. Il convient parfaitement à une large gamme de modules LCD TFT industriels, des écrans de 7 pouces aux écrans grand format.

Idéal pour les produits d'affichage de qualité industrielle

Contrairement aux cartes d'affichage grand public, cette carte AD d'interface HDMI et DP et VGA et Type-C vers LVDS EDP est spécialement conçue pour les applications industrielles exigeantes et de hautes spécifications. Ses principales fonctionnalités matérielles incluent une large tension d'entrée CC (8V-25V), conception de puissance industrielle à faible ondulation, protection ESD (décharge électrostatique) améliorée et utilisation de composants de qualité industrielle pour garantir un fonctionnement stable à long terme. Il est particulièrement adapté aux environnements complexes tels que les environnements extérieurs et les conditions de température élevée, garantissant une stabilité d'affichage constante.

Applications typiques

Cette carte AD d'interface HDMI et DP et VGA et type C vers LVDS EDP est largement utilisée dans les produits industriels fonctionnant dans des environnements complexes. Les scénarios d'application typiques incluent les terminaux IHM industriels, les moniteurs tactiles à cadre ouvert, les interfaces de machines CNC, les équipements de diagnostic médical et les systèmes de vision industrielle.

Conçu pour les projets OEM et ODM

Chaque projet d'affichage est unique. Nous fournissons des services d'assistance technique complets, y compris la vérification de la compatibilité des panneaux LCD, l'optimisation du micrologiciel, la modification EDID (Extended Display Identification Data), le réglage des paramètres de rétroéclairage, la conception de câbles LVDS et eDP personnalisés et l'impression du logo PCB. Que votre projet nécessite une carte contrôleur standard ou une solution entièrement personnalisée, SKY-TDM fournit une assistance technique professionnelle à chaque étape du cycle de vie du produit.

Spécifications techniques

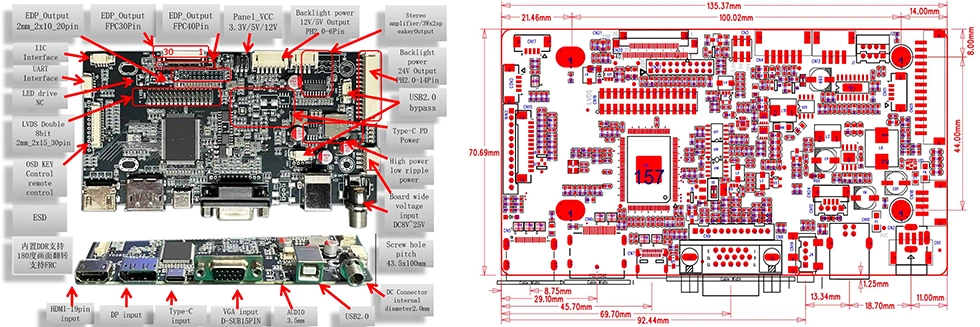

Dimensions

Interface de sortie LVDS JST 2x15 broches

Interface eDP FFC-0,5 mm-40 broches

Interface eDP FFC-0,5 mm-30 broches

Interface de sortie eDP JST 2x10 broches

Interface de rétroéclairage PH2.0mm-6PIN

Pourquoi nous choisir

La fourniture de matériel n’est que la base ; le service est la garantie d’un succès à long terme. SKY-TDM s'engage à accélérer le lancement de votre projet et à résoudre complètement les défis de votre supply chain. Nous fournissons le support de base suivant :

- Long cycle de vie du produit :Capacités de production de masse stables et fiables.

- Support technique complet :Assistance pour les tests de compatibilité LCD et les câbles de signal personnalisés.

- Modèle de production flexible :Faible MOQ (quantité minimum de commande) et réponse technique rapide.

- Solutions d'affichage tout-en-un :Écrans tactiles et panneaux LCD livrés sous forme d'ensemble assorti pour répondre à divers besoins.

FAQ

Q1 : Cette carte AD d'interface HDMI et DP et VGA et Type C vers LVDS EDP prend-elle en charge les écrans LVDS et eDP ?

R : Oui. Il est compatible avec les panneaux LCD TFT de qualité industrielle dotés d'interfaces LVDS ou eDP. Nous pouvons vous recommander les connecteurs et le micrologiciel appropriés en fonction de votre modèle de panneau spécifique.

Q2 : Quelles interfaces d'entrée vidéo sont prises en charge ?

R : Le conseil d'administration prend en chargeHDMI, DisplayPort, VGA et USB Type-C(avec DP Alt Mode), assurant une large compatibilité avec divers ordinateurs industriels et systèmes embarqués.

Q3 : Le micrologiciel peut-il être personnalisé ?

R : Oui. Nous proposons des services complets de personnalisation du micrologiciel, y compris les ajustements de synchronisation, la configuration EDID (Extended Display Identification Data), la personnalisation du logo de démarrage et l'optimisation des paramètres du panneau.

Q4 : Quelle est la tension d'entrée de fonctionnement de la carte ?

R : La carte contrôleur prend en charge une large plage d'entrée CC de8V à 25V, ce qui le rend parfaitement compatible avec les systèmes d'alimentation industriels 12 V et 24 V.

Q5 : Pouvez-vous fournir des câbles de connexion correspondants ?

R : Oui. Nous fabriquons des câbles LVDS personnalisés, des câbles eDP FPC, des câbles de rétroéclairage et des faisceaux d'alimentation pour garantir une intégration plug-and-play à nos clients.

Q6 : Offrez-vous des services OEM ?

R : Oui. Nous prenons en charge l'impression de logos sérigraphiés sur PCB, la personnalisation du micrologiciel, les modifications de connecteurs, les assemblages de câbles et les services complets de développement ODM.

Q7 : Quelle est la résolution maximale prise en charge par les sorties LVDS et eDP ?

R : La sortie LVDS prend en charge jusqu'à1920 × 1080 à 60 Hz(double canal 8 bits). La sortie eDP prend en charge jusqu'à3840 × 2160 à 60 Hz(4K UHD), en fonction des spécifications du panneau et de la qualité du câble. Pour les applications 4K, nous vous recommandons d'utiliser l'interface eDP pour une bande passante optimale.

Q8 : Cette carte peut-elle prendre en charge l'orientation de l'affichage en mode portrait ?

R : Oui. La carte prend en charge la rotation de l'image à 180° via la configuration du micrologiciel. Pour une rotation de 90°/270° (mode portrait), nous pouvons personnaliser le firmware en fonction des exigences de votre panneau et de votre application. Veuillez préciser vos besoins d'orientation lors de la commande.

Contactez-nous

À la recherche d'un fiableCarte AD d'interface HDMI et DP et VGA et Type C vers LVDS EDPpour votre prochain projet d'affichage embarqué ?

Pour recommander la solution la plus adaptée, veuillez fournir les informations suivantes lors de votre demande :

- Numéro de modèle du panneau LCD

- Interface d'entrée vidéo requise (HDMI, DP, VGA ou USB Type-C)

-Tension d'alimentation d'entrée

- Exigences de rétroéclairage

- Quantité annuelle estimée

- Exigences de personnalisation OEM ou firmware

Notre équipe d'ingénierie examinera vos spécifications et vous fournira une solution compatible, des recommandations techniques et un devis dans les 24 heures ouvrables.
