Les équipements industriels modernes s'appuient largement sur des systèmes d'affichage hautes performances pour fournir aux opérateurs des informations claires, stables et en temps réel. Cependant, différents panneaux LCD utilisent souvent des interfaces de communication différentes, ce qui crée des problèmes de compatibilité lors des mises à niveau des équipements, de l'intégration du système et des projets de remplacement d'écran. UnCarte de conversion de signal LVDS en TTLfournit une solution efficace en convertissant les signaux LVDS en signaux de sortie TTL/RGB, permettant aux ingénieurs de connecter des systèmes de contrôle avancés aux panneaux LCD TFT basés sur TTL existants.
Cet article explique comment fonctionne une carte de conversion de signal LVDS vers TTL, pourquoi elle est importante pour les applications industrielles, quels défis elle résout et comment les fabricants peuvent sélectionner une solution de conversion fiable. Fort d'une expérience professionnelle en affichage industriel, SKY-TDM fournit des cartes de conversion personnalisées conçues pour un fonctionnement stable, une longue durée de vie et une intégration flexible.
| Section | Sujet principal | But |
|---|---|---|
| Bases de l'interface d'affichage | Comprendre les technologies LVDS et TTL | Aider les ingénieurs à identifier les exigences de compatibilité |
| Technologie de conversion | Méthodes de traitement et de transmission du signal | Expliquer comment la conversion améliore la connexion au système |
| Avantages industriels | Fiabilité, flexibilité et réduction des coûts | Résoudre des défis d’ingénierie pratiques |
| Guide de sélection | Facteurs techniques importants | Soutenir de meilleures décisions d’achat |
Dans les systèmes d'affichage industriels, la compatibilité de communication entre le contrôleur principal et l'écran LCD est l'un des facteurs les plus importants affectant les performances du produit. Différentes générations de technologies d’affichage peuvent utiliser différentes normes de signal. De nombreux ordinateurs industriels modernes et contrôleurs intégrés fournissent des sorties LVDS, tandis que certains panneaux LCD TFT existants nécessitent toujours des entrées TTL/RVB.
LVDS (Low Voltage Differential Signaling) est largement utilisé dans les écrans industriels car il permet une transmission de données à grande vitesse avec des interférences électromagnétiques réduites. Il transmet les données d'image via des signaux différentiels, ce qui le rend adapté aux applications nécessitant un fonctionnement stable sur de longues périodes.
Les interfaces d'affichage TTL (Transistor-Transistor Logic) utilisent une transmission de données RVB parallèle. Bien que la technologie TTL soit plus ancienne que celle du LVDS, de nombreux modules LCD industriels continuent d'utiliser des interfaces TTL en raison de leur structure simple et de leur compatibilité avec des contrôleurs d'affichage spécifiques.
La différence entre ces deux technologies d'interface crée un problème d'ingénierie commun : comment connecter une source de signal LVDS à un panneau LCD TTL sans repenser l'ensemble du système d'affichage. C'est là qu'une carte de conversion de signal LVDS vers TTL devient un composant essentiel.

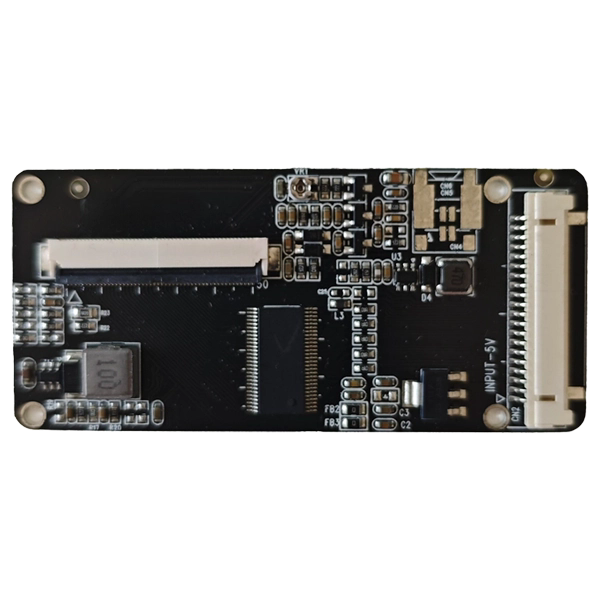

Une carte de conversion de signal LVDS en TTL fonctionne comme un dispositif d'interface intermédiaire entre une source de sortie LVDS et un panneau d'affichage d'entrée TTL. La carte reçoit des signaux LVDS différentiels à grande vitesse, traite les données via un circuit de conversion interne et produit des signaux TTL/RVB parallèles compatibles avec le panneau LCD.
Le processus de conversion comprend généralement plusieurs étapes clés :
| Étape de traitement | Fonction |
|---|---|
| Réception du signal LVDS | Reçoit les signaux d'image différentiels du contrôleur hôte ou de l'ordinateur industriel. |
| Décodage du signal | Convertit les données sérialisées LVDS en données d'affichage RVB parallèles. |
| Ajustement du timing | Correspond aux exigences de synchronisation de l'écran LCD, notamment les signaux d'horloge, de synchronisation et de données. |
| Transmission de sortie TTL | Envoie des signaux RVB convertis aux panneaux LCD TFT compatibles TTL. |
Une carte de conversion correctement conçue doit maintenir l'intégrité du signal tout au long du processus. Une mauvaise conception de conversion peut entraîner des problèmes tels qu'un scintillement de l'image, des couleurs incorrectes, une sortie d'affichage instable ou un échec complet de la communication.
SKY-TDM développe des solutions d'affichage industrielles, notamment des cartes de conversion de signal LVDS vers TTL, qui se concentrent sur une transmission stable, une conception de circuit optimisée et une compatibilité avec diverses applications LCD TFT.
De nombreux fabricants d'équipements sont confrontés à des difficultés lors de la mise à niveau de produits existants ou du remplacement de modules LCD abandonnés. Une refonte complète du système matériel peut nécessiter des ressources d'ingénierie importantes et augmenter les coûts de développement.
Une carte de conversion de signal LVDS vers TTL aide à résoudre ces problèmes courants :
Pour les fabricants OEM, les producteurs d’équipements médicaux, les sociétés d’automatisation et les développeurs de systèmes embarqués, la technologie de conversion d’interface constitue une méthode pratique pour prolonger les cycles de vie des produits tout en conservant des performances d’affichage fiables.
| Fonctionnalité | Avantage d'ingénierie |
|---|---|
| Conception de circuits imprimés industriels | Améliore la durabilité et la stabilité pour un fonctionnement à long terme. |
| Intégrité élevée du signal | Réduit la distorsion de l’image et les erreurs de transmission. |
| Optimisation CEM | Minimise les interférences électromagnétiques dans les environnements industriels. |
| Prise en charge d'interfaces flexibles | Prend en charge différentes exigences en matière de panneau LCD. |
| Capacité de développement personnalisé | Permet le réglage des connecteurs, du micrologiciel et des paramètres électriques. |
Les environnements industriels nécessitent souvent que les composants d’affichage fonctionnent en continu sous des changements de température, du bruit électrique et des vibrations mécaniques. Par conséquent, les cartes de conversion doivent être conçues au-delà des exigences de base des consommateurs.
SKY-TDM se concentre sur les solutions d'affichage de qualité industrielle avec des options de personnalisation pour différentes interfaces LCD, résolutions, configurations de connecteurs et exigences d'application.
La demande de solutions de communication par affichage fiables continue de croître dans différents secteurs. À mesure que les fabricants d'équipements améliorent leurs produits, la nécessité de connecter des contrôleurs modernes aux modules LCD existants devient de plus en plus importante. Une carte de conversion de signal LVDS vers TTL offre la flexibilité requise pour de nombreuses applications d'affichage industrielles.
Les industries suivantes bénéficient généralement de cette technologie :
| Champ d'application | Exigences d'affichage | Rôle de la carte de conversion LVDS en TTL |
|---|---|---|
| Équipement d'automatisation industrielle | Sortie d'affichage stable, longues heures de travail, haute fiabilité | Connecte les contrôleurs industriels aux écrans d'opérateur basés sur TTL |
| Équipement médical | Qualité d'image claire et performances constantes | Prend en charge les mises à niveau d'affichage sans modifier la conception complète du système |
| Systèmes de transport | Résistance aux vibrations et aux interférences environnementales | Maintient une communication fiable entre les unités de contrôle et les écrans |
| Systèmes embarqués | Conception compacte et intégration flexible | Fournit une compatibilité d'interface entre différentes plates-formes matérielles |
| Bornes libre-service | Fonctionnement continu et interfaces conviviales | Permet un remplacement et une maintenance efficaces de l'écran |
Pour les fabricants d’équipements, le remplacement d’un écran n’est pas toujours aussi simple que la sélection d’un nouveau panneau LCD. Différents panneaux peuvent avoir différents formats de signal, définitions de broches, paramètres de synchronisation et exigences de tension. Une carte de conversion agit comme un pont entre différentes technologies, aidant les ingénieurs à éviter des travaux de refonte inutiles.
Dans les projets d'automatisation industrielle, par exemple, un contrôleur peut déjà fournir une sortie LVDS alors que l'écran TFT sélectionné nécessite une entrée TTL. Au lieu de modifier le matériel du contrôleur, les ingénieurs peuvent intégrer une carte de conversion de signal LVDS vers TTL pour obtenir une compatibilité rapide et efficace.
La sélection de la bonne carte de conversion nécessite une évaluation minutieuse des spécifications techniques. Une solution adaptée doit non seulement convertir les signaux, mais également garantir une fiabilité et une compatibilité à long terme avec l'ensemble du système d'affichage.
Les facteurs suivants doivent être pris en compte avant d’acheter :
| Facteur de sélection | Considérations importantes |
|---|---|
| Compatibilité des panneaux LCD | Confirmez le modèle d'écran LCD pris en charge, la résolution, le type d'interface et le format du signal. |
| Type de signal d'entrée | Vérifiez la configuration du canal LVDS, le niveau de tension et les exigences de transmission. |
| Interface de sortie | Assurez-vous que la sortie TTL/RVB correspond à la définition du connecteur du panneau LCD. |
| Exigences d'alimentation | Vérifiez les spécifications de tension de fonctionnement et de consommation électrique. |
| Conditions environnementales | Tenez compte de la plage de température, de la résistance aux vibrations et de l’environnement d’application. |
| Prise en charge de la personnalisation | Choisir des fournisseurs capables d’adapter les paramètres matériels et logiciels. |
Une erreur courante lors de l'intégration du système consiste à sélectionner une carte de conversion basée uniquement sur l'apparence du connecteur. Deux écrans peuvent utiliser des connecteurs similaires mais avoir des caractéristiques électriques complètement différentes. Une correspondance incorrecte peut entraîner des images instables, des couleurs anormales ou des dommages matériels.
Les fournisseurs professionnels tels que SKY-TDM fournissent une assistance technique pour aider les clients à identifier les solutions de conversion appropriées en fonction de leurs spécifications d'affichage et des exigences de leur projet.
Lors de la conception ou de la mise à niveau d'un système d'affichage, les ingénieurs peuvent envisager de connecter directement le contrôleur à un écran LCD compatible ou d'utiliser une solution de conversion de signal. Comprendre les différences aide les fabricants à prendre de meilleures décisions.
| Article de comparaison | Connexion directe à l'écran LCD | Carte de conversion de signal LVDS en TTL |
|---|---|---|
| Flexibilité matérielle | Limité aux types d'interface correspondants | Prend en charge la connexion entre différentes interfaces |
| Mise à niveau du produit | Peut nécessiter le remplacement du contrôleur | Permet au matériel existant de continuer à fonctionner |
| Coût de développement | Plus élevé lorsqu'une refonte est nécessaire | Moins élevé car les systèmes existants peuvent être réutilisés |
| Temps d'ingénierie | Cycle de développement plus long | Processus d'intégration plus rapide |
| Domaine d'application | Convient aux nouveaux systèmes d'appariement | Idéal pour les mises à niveau et les projets personnalisés |
Pour les nouveaux produits dotés de composants entièrement adaptés, une connexion directe peut être une option appropriée. Cependant, pour les mises à niveau d'équipements, les projets de remplacement et les applications industrielles personnalisées, une carte de conversion de signal LVDS vers TTL offre une plus grande flexibilité.
Cette technologie est particulièrement utile lorsque les fabricants doivent conserver les structures de produits existantes tout en améliorant les performances d'affichage ou en prolongeant la durée de vie des équipements.
Une carte de conversion de signal LVDS en TTL est un dispositif d'interface électronique qui convertit les signaux d'affichage LVDS en signaux TTL/RGB. Il permet aux contrôleurs de sortie LVDS de communiquer avec les panneaux LCD compatibles TTL.
Les équipements industriels utilisent souvent différentes générations de technologies d’affichage. Les cartes de conversion résolvent les problèmes de compatibilité entre les contrôleurs et les panneaux LCD, réduisant ainsi les besoins de refonte et améliorant la flexibilité du système.
Non. Différents panneaux LCD ont des résolutions, des paramètres de synchronisation, des définitions de connecteurs et des exigences électriques différents. Une carte de conversion appropriée doit correspondre au modèle d'affichage spécifique et aux spécifications du système.
Une correspondance incorrecte peut entraîner un scintillement de l'écran, des couleurs manquantes, un affichage anormal de l'image, un fonctionnement instable ou des dommages possibles aux composants connectés. Une vérification technique appropriée est essentielle avant l’installation.
Oui. SKY-TDM prend en charge des solutions d'affichage industriel personnalisées en fonction des exigences du client, y compris la configuration de l'interface, la compatibilité LCD et les ajustements spécifiques à l'application.
Cette technologie est largement utilisée dans l'automatisation industrielle, les équipements médicaux, les systèmes de transport, les appareils embarqués, les panneaux de commande et d'autres applications nécessitant une intégration d'affichage fiable.
Une carte de conversion de signal LVDS vers TTL joue un rôle important dans la résolution des problèmes de compatibilité d'affichage dans les systèmes industriels modernes. En convertissant les signaux LVDS en sorties TTL, il permet aux fabricants de connecter différentes générations de matériel, de simplifier les mises à niveau des produits, de réduire les coûts de développement et d'améliorer la flexibilité du système.
Pour les ingénieurs travaillant sur des équipements industriels, la sélection de la solution de conversion appropriée nécessite un examen attentif des spécifications LCD, de la compatibilité des signaux, de l'environnement d'exploitation et des exigences de personnalisation. Une carte de conversion fiable doit fournir une transmission stable, une forte compatibilité et des performances à long terme.
SKY-TDMse spécialise dans les solutions d'affichage industrielles et fournit des produits fiables de carte de conversion de signal LVDS en TTL conçus pour différentes exigences d'application. Grâce à une expérience technique professionnelle et à des capacités de support personnalisées, SKY-TDM aide les clients à réaliser une intégration d'affichage efficace et stable.
Si vous recherchez une solution fiable de carte de conversion de signal LVDS vers TTL pour votre projet d'affichage industriel, SKY-TDM peut fournir une assistance professionnelle et des options personnalisées. S'il te plaîtContactez-nousaujourd'hui pour discuter de vos besoins et trouver la solution de conversion d'affichage adaptée à votre application.
