La fiabilité du micrologiciel est tout aussi importante que la qualité du matériel dans les systèmes d'affichage industriels. LeProgrammateur haute vitesse USB-RTD pour carte pilote LCDest développé spécifiquement pour la programmation des circuits intégrés de contrôleur d'affichage de la série Realtek RTD, offrant une solution efficace pour le téléchargement de micrologiciels, la production par lots, le débogage et les mises à niveau sur le terrain.
Conçu pour les fabricants de cartes contrôleurs LCD, les fabricants d'équipements OEM et les équipes d'ingénierie, ce programmateur réduit considérablement le temps de programmation tout en garantissant l'intégrité du micrologiciel dans chaque lot de production. C'est le compagnon idéal des solutions d'affichage industrielles personnalisées.
Contrairement aux programmeurs à usage général, le programmeur USB-RTD est optimisé pour les plates-formes de contrôleur d'affichage Realtek RTD, permettant une communication stable avec des cartes contrôleur personnalisées pendant le développement et la fabrication de logiciels.
Qu'il s'agisse de programmer un seul prototype ou de produire en série des milliers de cartes contrôleurs, le programmateur haute vitesse USB-RTD pour carte pilote LCD offre des performances stables et fiables tout au long du processus de fabrication.
Les flux de travail typiques d’une chaîne de production comprennent :
- Téléchargement du micrologiciel
- Vérification du logiciel
- Tests fonctionnels
- Programmation de production de masse
- Gestion des versions du firmware
- Vérification de la cohérence des lots
Sa connexion de communication stable minimise les taux d'échec de programmation et réduit considérablement l'intervention de l'opérateur.
Notre mécanisme de communication optimisé réduit considérablement le temps de téléchargement du micrologiciel, augmentant ainsi efficacement le débit de production tout en maintenant la stabilité de la programmation.
Développé principalement pour la programmation du micrologiciel des puces de contrôleur d'affichage de la série Realtek RTD, garantissant une parfaite compatibilité avec les cartes de pilotes LCD personnalisées.

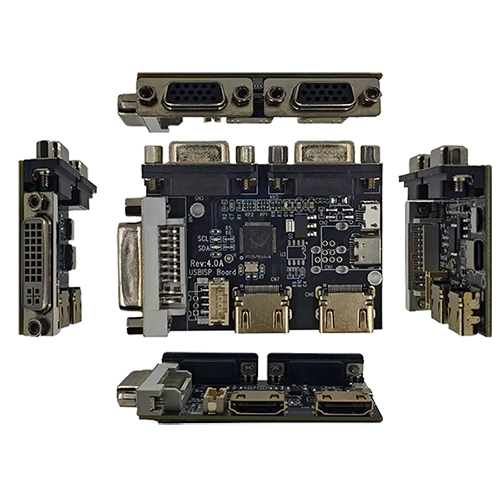

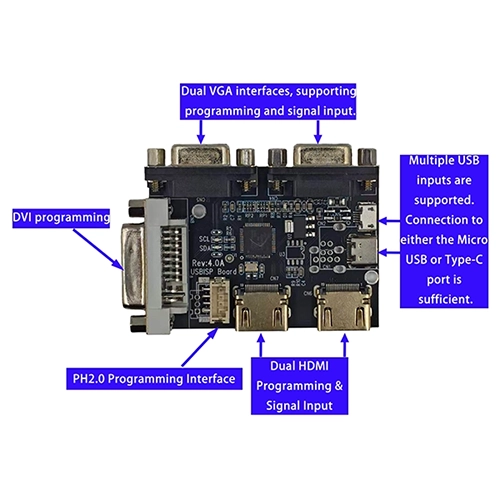

Notre programmeur prend en charge diverses options de connexion pour répondre aux besoins du développement technique et de la production de masse. Ceux-ci incluent une double programmation et entrée de signal HDMI, deux interfaces VGA, une interface de programmation DVI, une interface USB Type-C, une interface Micro USB et des connecteurs de programmation PH2.0. Cette conception d'interface flexible permet aux ingénieurs de gérer facilement différentes configurations de carte contrôleur sans avoir besoin de changer d'équipement de programmation.
Pour les ingénieurs R&D, notre programmeur fournit une plateforme très efficace pendant la phase de développement de la carte contrôleur. Il aide les ingénieurs à accomplir diverses tâches, telles que le débogage d'un micrologiciel personnalisé, la vérification de la compatibilité des nouveaux panneaux LCD, le test de différentes résolutions d'affichage, la configuration des paramètres de synchronisation, la validation des fonctions d'affichage avant la production de masse et la mise à niveau du micrologiciel pendant le développement du produit. En fin de compte, cela raccourcit efficacement les cycles de R&D et accélère la mise sur le marché des nouveaux produits.
Une programmation fiable du micrologiciel détermine directement l'efficacité de la programmation des écrans industriels. L'utilisation d'un programmateur USB-RTD haute vitesse dédié pour carte pilote LCD contribue à améliorer l'efficacité de la programmation, garantit une compatibilité parfaite avec les cartes pilotes basées sur une puce RTD, minimise les erreurs de programmation, simplifie la maintenance du produit et, en fin de compte, augmente la productivité du client.
Le programmateur USB-RTD haute vitesse suit un flux de travail simple qui s'intègre parfaitement à vos processus de développement et de production :
Étape 1 : connexion matérielle
Connectez le programmateur à votre PC via un câble USB et reliez le programmateur à la carte contrôleur LCD cible à l'aide de l'interface HDMI, VGA, DVI ou PH2.0 --- en fonction de la conception de votre carte.
Étape 2 : configuration du logiciel
Lancez le logiciel de programmation sur votre PC. Chargez le fichier du micrologiciel (format .bin ou .hex) préparé pour votre panneau LCD et les exigences spécifiques de votre application. Le logiciel détecte automatiquement le modèle IC du contrôleur RTD connecté.
Étape 3 : Programmation du micrologiciel
Lancez le processus de programmation. Le programmeur écrit le micrologiciel dans la mémoire flash du circuit intégré du contrôleur RTD avec des contrôles de vérification pour garantir l'intégrité des données. Le temps de programmation typique varie de5 à 15 secondespar carte, en fonction de la taille du firmware.
Étape 4 : Vérification et validation
Après la programmation, le système vérifie automatiquement le micrologiciel écrit par rapport au fichier source. Un indicateur de réussite/échec confirme la réussite de la programmation. Les cartes défectueuses sont signalées pour être retravaillées, ce qui réduit le risque que des cartes défectueuses atteignent la chaîne de production.
Étape 5 : Intégration de la ligne de production
Pour la production de masse, plusieurs programmeurs peuvent être déployés sur les stations de programmation. Les opérateurs peuvent programmer les cartes contrôleurs en séquence, chaque carte prenant généralement moins de 20 secondes entre la connexion et l'achèvement.
| Méthode | Temps de programmation par carte | Temps d'installation | Convient pour |
| Programmeur haute vitesse USB-RTD | 5-15 secondes | Moins d'une minute | Échantillons d'ingénierie, production de masse, mises à niveau sur le terrain |
| FAI (In-System Programming) via l'en-tête de débogage | 15-30 secondes | 3-5 minutes | Débogage en phase de développement |
| Programmeur Flash Externe | 30-60 secondes | 5 à 10 minutes | Programmation flash de pré-assemblage |
| Copie manuelle du micrologiciel (carte SD) | 60-120 secondes | 5-15 minutes | Faible volume, maintenance uniquement |
Pour une ligne de production programmant 500 cartes contrôleurs par jour, le programmateur haute vitesse USB-RTD permet d'économiser environ 2 à 4 heures de temps de programmation par rapport aux méthodes ISP --- améliorant directement la capacité de production quotidienne.
Le programmateur haute vitesse USB-RTD pour carte pilote LCD est principalement conçu pour les cartes pilotes industrielles basées sur des puces RTD et n'est pas compatible avec d'autres cartes d'affichage ou de commande tactile. Il est largement utilisé dans divers scénarios, notamment la production industrielle de cartes contrôleurs LCD, la programmation de micrologiciels d'affichage médical, la fabrication de moniteurs personnalisés, le développement de micrologiciels d'ingénierie, les mises à niveau de logiciels d'usine, les stations de programmation de lignes de production, la maintenance des produits et le service après-vente, ainsi que les laboratoires de vérification des contrôleurs d'affichage.
| Fonctionnalité | Description |
| Type de produit | Programmateur haute vitesse USB-RTD pour carte pilote LCD |
| CI cible | Contrôleur d'affichage Realtek série RTD |
| Fonction principale | Programmation et mise à niveau du micrologiciel |
| Mode de programmation | Communication USB haute vitesse |
| Interface | HDMI, VGA, DVI, USB Type-C, Micro USB, PH2.0 |
| Application | Cartes pilotes basées sur des puces RTD |
| Aide au développement | Débogage et vérification du micrologiciel |
| Aide à la production | Programmation par lots |
R : Il est conçu pour programmer et mettre à niveau le micrologiciel des circuits intégrés de contrôleur d'affichage de la série Realtek RTD utilisés sur les cartes de pilotes LCD personnalisées.
R : Oui. Il convient aux échantillons techniques, à la production pilote et à la fabrication en grand volume.
R : le programmeur prend en chargeHDMI, VGA, DVI, USB Type-C, Micro USB et PH2.0interfaces de programmation, en fonction de la conception de la carte contrôleur.
R : Oui. Il peut être utilisé pour la maintenance du micrologiciel, les mises à jour et la maintenance du produit lorsqu'il est pris en charge par la carte contrôleur cible.
R : Oui. Différentes versions de micrologiciel peuvent être programmées pour correspondre à diverses résolutions LCD, paramètres de synchronisation et exigences d'application.
R : Il est destiné aux circuits intégrés de contrôleur d'affichage de la série RTD pris en charge et utilisés dans nos solutions de cartes contrôleur LCD personnalisées. Veuillez nous contacter avec votre modèle de carte contrôleur pour une confirmation de compatibilité.
R : Oui. Le micrologiciel spécifique au client peut être programmé et vérifié avant expédition, garantissant ainsi que les cartes sont prêtes pour une intégration immédiate.
R : Oui. Notre équipe d'ingénieurs propose des conseils en matière de programmation du micrologiciel, une assistance à l'intégration de la carte contrôleur et une assistance technique tout au long du cycle de vie du projet.
R : Oui. Plusieurs programmateurs USB-RTD peuvent être connectés à différents PC ou à un seul PC avec une bande passante USB suffisante. Chaque programmateur fonctionne indépendamment, permettant la programmation parallèle de plusieurs cartes contrôleurs simultanément --- idéal pour les lignes de production à haut volume.
R : Le programmateur inclut des mécanismes de protection pour empêcher les écritures incomplètes du micrologiciel. En cas d'interruption, le circuit intégré du contrôleur RTD peut être reprogrammé depuis le début. Aucune procédure de récupération spéciale n'est requise : reconnectez-vous simplement et redémarrez le processus de programmation.
