Un écran tactile bien plus qu'une simple surface transparente. Sa structure interne, ses matériaux conducteurs, sa précision de fabrication et sa conception électrique déterminent s'il peut fonctionner de manière fiable et stable dans des applications réelles.
Pour les fabricants d’équipements industriels, la sélection du bon écran tactile industriel va bien au-delà de la simple comparaison des tailles d’écran ou des interfaces. Pour garantir un fonctionnement stable dans des environnements complexes, il est essentiel de comprendre l'impact des principes de fonctionnement, des processus de fabrication et de la conception structurelle d'un écran tactile sur la durabilité, la précision et la stabilité opérationnelle à long terme du produit.
SKY-TDMfournit principalement des solutions d'écran tactile personnalisées pour les systèmes de contrôle industriels, les équipements médicaux, l'électronique automobile, les kiosques libre-service et d'autres applications nécessitant une interaction homme-machine fiable.
Notre gamme de produits comprend des écrans tactiles capacitifs projetés (PCAP), ainsi que des écrans tactiles résistifs à 4, 5 et 8 fils. Chaque technologie présente ses propres principes de fonctionnement, conceptions structurelles et processus de fabrication, ce qui les rend adaptées à des domaines d'application distincts.
Les écrans tactiles PCAP (Projected Capacitive) permettent un contrôle tactile précis en détectant les changements dans le champ électrique, tandis que les écrans tactiles résistifs y parviennent en détectant les variations du signal électrique provoquées par le contact physique entre les couches conductrices.
Bien que les deux technologies permettent aux utilisateurs d’interagir directement avec l’écran, elles diffèrent considérablement en termes de matériaux, de configurations d’électrodes et de processus d’assemblage.

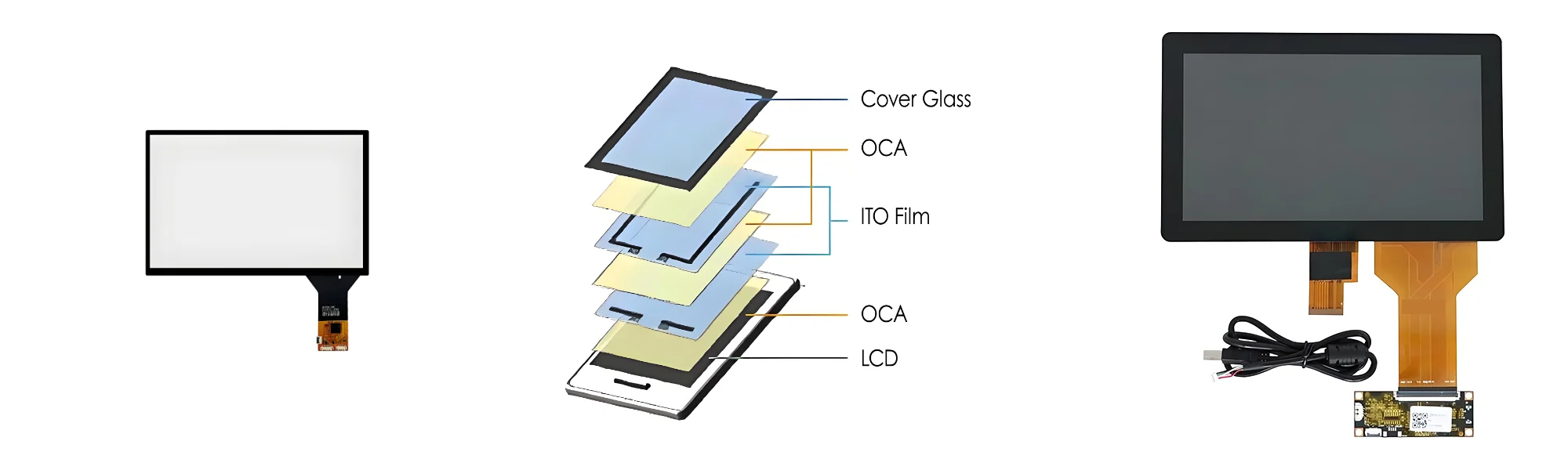

La structure d'un écran tactile PCAP se compose des composants suivants :
● Verre de couverture ou autres composants de surface de couverture appropriés
● Couches d'électrodes conductrices transparentes
● Matériaux isolants et de support (par exemple, OCA, SCA)
● Circuits imprimés flexibles (FPC)
● Carte contrôleur d'écran tactile
Chaque configuration offre différents compromis entre performances optiques, propriétés mécaniques, épaisseur et coût, ce qui les rend adaptables à divers scénarios d'application.

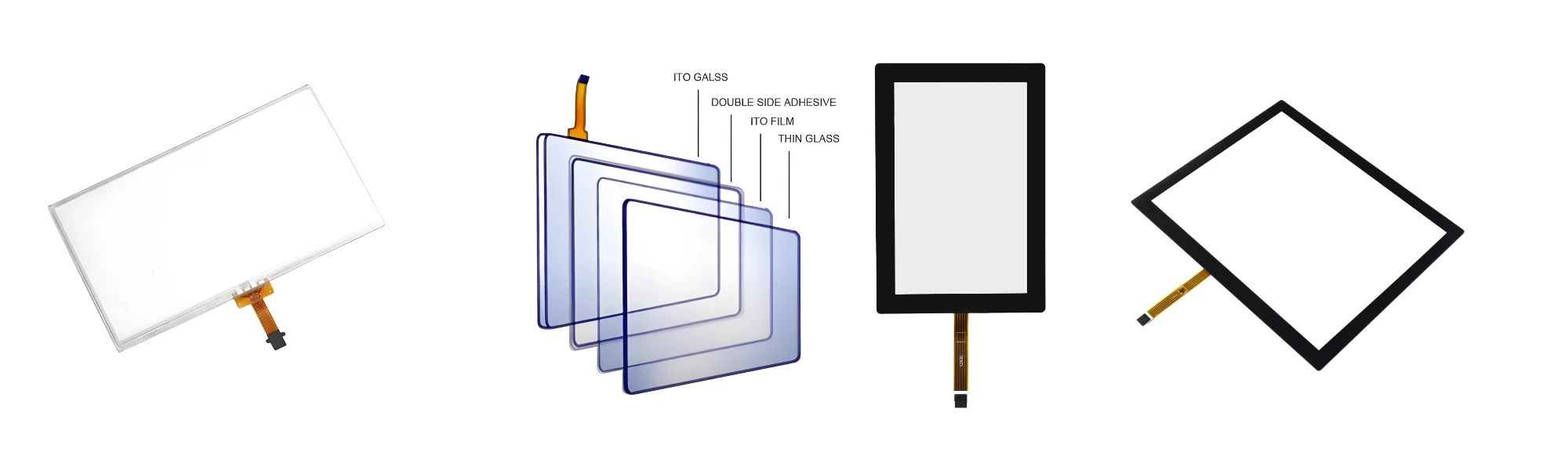

La structure d'un écran tactile résistif se compose généralement de deux couches conductrices séparées par des points d'espacement isolants microscopiques.
La couche supérieure est généralement un film flexible recouvert d'un matériau conducteur transparent, tandis que la couche inférieure est du verre ou un autre substrat doté d'un revêtement conducteur.
Lorsqu'un utilisateur appuie sur la surface de l'écran, la couche supérieure se déforme pour entrer en contact avec la couche conductrice inférieure. Le contrôleur mesure ensuite les signaux électriques résultants pour déterminer l'emplacement exact du contact.
En fonction des exigences spécifiques de conception, il peut également inclure des revêtements de protection, des bandes de bordure, des câbles flexibles et des composants de support mécanique.
Ce principe de fonctionnement basé sur la pression permet non seulement aux écrans tactiles résistifs de supporter une utilisation à main nue, mais les rend également compatibles avec une utilisation avec des gants et l'utilisation de stylets ou d'objets durs appropriés.
La fabrication d'écrans tactiles capacitifs PCAP nécessite un contrôle précis des traces conductrices, des surfaces optiques, de la précision de l'alignement et des connexions électriques.
Bien que le processus de fabrication varie en fonction des matériaux du capteur et de la conception structurelle, les principales étapes de production comprennent généralement les étapes suivantes.
Le processus de fabrication implique l'inspection des verres de protection, des substrats de capteurs, des matériaux conducteurs transparents, des circuits imprimés flexibles (FPC), des rubans adhésifs et d'autres composants. La qualité des matériaux a un impact direct sur la clarté optique, les performances électriques, la fiabilité du laminage et la résistance mécanique du produit final. Pour les projets industriels, la sélection des matériaux est déterminée en fonction de l'environnement d'exploitation de l'équipement et des exigences mécaniques.
En fonction des exigences de conception, le verre de protection subit des processus tels que la découpe, le meulage des bords, le perçage, le polissage et le renforcement chimique. Des bordures, des logos, des motifs décoratifs et des éléments de montage personnalisés sérigraphiés peuvent également être appliqués. Sous réserve de la compatibilité des matériaux et du design choisis, des traitements de surface tels que des revêtements antireflet (AG), antireflet (AR), anti-empreintes digitales (AF) et anti-taches peuvent être appliqués. Ces traitements aident l'écran tactile à s'adapter aux différentes conditions d'éclairage, procédures de nettoyage et exigences esthétiques.
Les capteurs capacitifs contiennent des électrodes conductrices transparentes disposées dans des réseaux spécifiques pour détecter les changements de capacité. Les modèles de traces d'électrodes et les conceptions de routage déterminent la manière dont les signaux tactiles sont détectés et transmis au contrôleur.
En fonction de la technologie du capteur, le processus de fabrication peut impliquer une gravure photolithographique, un traitement laser, une impression ou d'autres méthodes appropriées. La précision de la production est essentielle, car les défauts des traces conductrices peuvent affecter négativement les performances tactiles et la cohérence du produit.
Le capteur doit être connecté électriquement au contrôleur tactile via un FPC. Le processus de collage nécessite un alignement précis et des conditions de traitement contrôlées. Des connexions électriques fiables aident à minimiser les échecs de connexion et à assurer une communication stable entre le capteur et le contrôleur.
Le verre de protection et le capteur sont laminés ensemble à l'aide d'un adhésif transparent approprié. La qualité du laminage affecte directement l'apparence, les performances optiques et l'intégrité mécanique du produit. Pendant la production, la poussière, les bulles, les écarts d’alignement et les défauts d’adhésif doivent être strictement contrôlés.
Les écrans tactiles capacitifs PCAP finis sont soumis à des inspections pour vérifier leur apparence, leur réponse tactile, la continuité des électrodes et leur compatibilité avec le contrôleur cible. Pour des projets spécifiques, des tests supplémentaires peuvent inclure des tests de performances multi-touch, un fonctionnement avec des mains gantées, un fonctionnement avec interférences d'eau, un fonctionnement à large température et des tests de compatibilité électromagnétique (CEM).
La sélection des matériaux doit être principalement basée sur le scénario d'application afin d'éviter une ingénierie excessive et des augmentations de coûts inutiles. Ces tests avancés ne doivent pas être considérés comme des configurations standard pour chaque écran tactile PCAP.
Un écran tactile résistif à 4 fils se compose généralement d'un film conducteur supérieur flexible et d'un substrat conducteur inférieur, séparés par des points d'espacement isolants.
Dans une conception courante, le substrat inférieur porte les électrodes de l'axe X, tandis que le film supérieur porte les électrodes de l'axe Y. Lorsque la pression met les deux surfaces conductrices en contact, le contrôleur applique une tension au jeu d'électrodes correspondant et mesure les signaux résultants pour calculer les coordonnées tactiles. Le processus de fabrication comprend généralement :
● Préparation des matériaux : sélection de films PET, de substrats conducteurs, de matériaux d'espacement, de rubans adhésifs et de circuits imprimés flexibles (FPC) en fonction des spécifications des panneaux.
● Traitement de la couche conductrice : utilisation de processus de fabrication appropriés pour fabriquer les surfaces et électrodes résistives.
● Formation de points d'espacement : impression de points isolants uniformes sur le substrat conducteur pour garantir que les couches conductrices restent séparées lorsque le panneau n'est pas pressé.
● Sérigraphie et traitement périphérique : fabrication de bordures décoratives, de motifs isolants ou d'autres éléments spécifiés selon les besoins.
● Stratification et assemblage : Alignement et assemblage du film supérieur et du substrat inférieur tout en conservant l'espacement et les caractéristiques mécaniques requis.
● Connexion et inspection FPC : réalisation des connexions électriques, suivie d'inspections des coordonnées, de la résistance, de l'apparence et de la fonctionnalité.
Un écran tactile résistif à 4 fils est une solution très rentable.
Un écran tactile résistif à 5 fils présente une configuration d'électrodes différente de celle de la version à 4 fils. Dans une conception typique, le substrat conducteur inférieur sert de surface de détection, avec des électrodes aux quatre coins établissant le champ électrique de mesure, tandis que le film conducteur supérieur agit principalement comme couche de détection de tension.
Un écran tactile résistif à 8 fils s'appuie sur l'architecture traditionnelle à 4 fils en ajoutant des connexions supplémentaires pour obtenir des mesures électriques plus stables.
La sélection de l'écran tactile approprié dépend du scénario d'application spécifique :
Les écrans tactiles résistifs à 4 fils conviennent mieux aux applications soumises à des contraintes de coûts strictes.
Les écrans tactiles résistifs à 5 fils sont parfaitement adaptés aux applications industrielles impliquant des opérations à haute fréquence, des contacts fréquents et une longue durée de vie attendue.
Les écrans tactiles résistifs à 8 fils conviennent aux environnements difficiles où une stabilité supérieure est requise.
Différents environnements industriels ont des exigences variables en matière de combinaison de performances tactiles, de durabilité, de qualité optique et de flexibilité opérationnelle.
Automatisation industrielle et interfaces homme-machine (IHM)
Les panneaux de commande industriels nécessitent généralement une réponse tactile stable, un fonctionnement fiable et une compatibilité avec les systèmes de contrôle des équipements.
Les écrans tactiles PCAP sont idéaux pour les interfaces qui nécessitent une surface en verre, un fonctionnement intuitif et des capacités multi-touch. À l’inverse, la technologie résistive convient aux applications nécessitant une saisie basée sur la pression ou une compatibilité avec divers gants et stylets.
Équipement médical
Les instruments médicaux nécessitent des surfaces faciles à nettoyer, des dimensions mécaniques contrôlées et une réponse tactile fiable.
Les écrans tactiles PCAP présentent une conception de panneau avant en verre lisse, tandis que les panneaux résistifs sont bien adaptés aux instruments pour lesquels l'entrée de pression et la compatibilité avec des outils de pointage dédiés sont des priorités.
Bornes libre-service et équipements industriels
Les kiosques libre-service, les distributeurs automatiques, les imprimantes et les interfaces d'équipement peuvent nécessiter une vitre de protection, des dimensions de montage, un routage FPC et une compatibilité de contrôleur personnalisés.
Les écrans tactiles PCAP offrent une expérience utilisateur moderne, tandis que la technologie résistive est mieux adaptée aux applications avec des exigences d'entrée spécifiques ou des contraintes de coûts strictes.
Équipement de transport et de plein air
Les systèmes ferroviaires, l'électronique marine, les stations de recharge et les terminaux de contrôle extérieurs sont souvent confrontés à des défis tels que les fluctuations de température, l'humidité, les vibrations ou la lumière ambiante élevée.
Dans ces applications, l’écran tactile doit être évalué comme partie intégrante du système global. Des facteurs tels que le verre de protection, la conception des joints, les adhésifs, les paramètres du contrôleur, la luminosité de l'écran et les méthodes de montage mécanique affectent tous la fiabilité globale.
Qu'ils utilisent une technologie PCAP ou résistive, on ne peut pas supposer qu'ils possèdent intrinsèquement des capacités d'étanchéité, de lisibilité à la lumière du soleil ou de protection de l'environnement sans une conception et une validation appropriées.
Lors de la sélection d'un fournisseur approprié, il est recommandé de prendre en compte les facteurs suivants :
● Expérience dans les structures PCAP et d'écrans tactiles résistifs
● Disponibilité de configurations résistives à 4, 5 et 8 fils
● Capacité de sélection des matériaux et de personnalisation structurelle
● Contrôle des processus de fabrication des capteurs, de sérigraphie, de laminage et d'assemblage
● Compatibilité avec les FPC et les contrôleurs tactiles
● Précision dimensionnelle, ainsi que des enregistrements et procédures complets de contrôle qualité
● Prise en charge du prototypage et cohérence de la production de masse
● Efficacité de la communication technique et capacité d'approvisionnement à long terme
Nous fournissons des solutions d'écrans tactiles personnalisées pour les projets OEM et ODM, aidant les clients à évaluer de manière complète les structures, les matériaux, les dimensions, les connexions électriques et les exigences d'application des écrans tactiles.
Que vous ayez besoin d'écrans tactiles capacitifs PCAP ou d'écrans tactiles résistifs à 4, 5 ou 8 fils, nous pouvons sélectionner la solution mécanique optimale qui répond aux exigences fonctionnelles, mécaniques et environnementales de votre équipement.
Bienvenue à contacterSKY-TDMpour discuter des écrans tactiles capacitifs PCAP, des écrans tactiles résistifs à 4 fils, 5 fils et 8 fils, et laissez-nous adapter une solution d'écran tactile pour votre prochain projet.
