Carte de conversion LVDS vers EDP pour écrans LCD industriels

De nombreux appareils industriels continuent d'utiliser des contrôleurs graphiques LVDS fiables, tandis que les nouveaux panneaux LCD adoptent de plus en plus l'interface Embedded DisplayPort (eDP). Le remplacement de l'ensemble de la plate-forme de contrôle est souvent coûteux et prend du temps. LeCarte de conversion LVDS vers EDP pour écrans LCD industrielsde SKY-TDM fournit une solution de migration efficace en convertissant les signaux vidéo LVDS standard en sortie eDP, permettant aux fabricants OEM d'intégrer des panneaux LCD modernes sans repenser leur architecture matérielle existante.

Conçue spécifiquement pour les applications industrielles, cette carte convertisseur compacte offre une transmission de signal stable, une excellente compatibilité et une fiabilité à long terme pour les équipements d'automatisation, les dispositifs médicaux, les systèmes de transport, les ordinateurs embarqués et les terminaux intelligents.

Modernisez le matériel existant sans remplacer votre contrôleur

De nombreux produits industriels restent en service pendant 10 à 15 ans, tandis que la technologie LCD évolue beaucoup plus rapidement. Alors que les panneaux LVDS deviennent de moins en moins disponibles et que les écrans eDP deviennent la norme de l'industrie, les fabricants sont confrontés à des défis d'approvisionnement croissants.

Au lieu de reconcevoir la plate-forme intégrée complète, la carte convertisseur de SKY-TDM agit comme un pont d'interface intelligent entre votre contrôleur LVDS existant et les derniers modules LCD eDP.

Cette approche réduit considérablement les coûts d'ingénierie, raccourcit les cycles de développement et protège votre investissement matériel existant.

Qu'il s'agisse de mettre à niveau un équipement industriel ou de concevoir un nouveau produit autour d'une plate-forme de processeur existante, cette carte convertisseur fournit une solution d'affichage fiable et évolutive.

Conçu pour la fiabilité industrielle

Les environnements industriels exigent bien plus d’une carte convertisseur qu’une simple conversion de signal. Pour garantir un fonctionnement fiable à long terme, chaque carte de convertisseur est construite avec des composants électroniques de qualité industrielle et présente une disposition optimisée des PCB (Printed Circuit Board).

Points forts de l'ingénierie :

-Réception Stable du signal différentiel LVDS

- Transmission de sortie de signal eDP à grande vitesse

- Adaptation d'impédance optimisée

- Conception à faible EMI (interférence électromagnétique)

- Séquencement de puissance fiable

- Composants résistants à la température de qualité industrielle

- Conception de PCB compacte (mesurant seulement 50 × 50 mm)

- Faible consommation d'énergie

- Excellente stabilité à long terme

Ces fonctionnalités permettent de maintenir une qualité d'image supérieure pendant un fonctionnement continu tout en minimisant les problèmes tels que le scintillement de l'écran, la perte de signal ou les anomalies de synchronisation.

Compatibilité LCD flexible

Différents fabricants d'écrans LCD ont souvent des paramètres de synchronisation, des brochages de connecteurs et des exigences d'initialisation différents. Au lieu de proposer uniquement des solutions standards fixes, nous travaillons en étroite collaboration avec nos clients pour fournir une assistance technique professionnelle pour une compatibilité LCD personnalisée.

Les services de personnalisation pris en charge incluent : la configuration de la résolution, l'optimisation de la synchronisation LCD, le réglage des paramètres du panneau eDP, la programmation EDID (Extended Display Identification Data), la personnalisation du micrologiciel, l'optimisation du contrôle du rétroéclairage, l'adaptation des connecteurs, la personnalisation des câbles et l'assistance à l'intégration mécanique.

Ce haut niveau de flexibilité permet aux clients OEM d'intégrer facilement des écrans de différents fabricants de panneaux avec des coûts de refonte matérielle minimes.

Scénarios d'application typiques

La carte de conversion LVDS vers EDP pour écrans LCD industriels est largement intégrée dans divers domaines, notamment : les IHM d'automatisation industrielle, les interfaces de machines CNC, les PC industriels intégrés, les équipements de diagnostic médical, les instruments de laboratoire, les systèmes de contrôle ferroviaire, les contrôleurs d'affichage numérique, les kiosques libre-service, les équipements de fabrication intelligents, les systèmes de transport intelligents, les systèmes de vision industrielle et les équipements de test portables.

Son encombrement compact le rend particulièrement adapté aux applications où l'espace d'installation est limité.

Spécifications techniques

Interface d'entrée LVDS FI-XB30S

Interface d'entrée LVDS JST 2x15 broches

Interface de sortie eDP au pas de FFC-30Pin-0,5 mm

Interface de sortie eDP JST 2x10 broches

Interface de rétroéclairage CVILUX 6 broches 2,0 mm

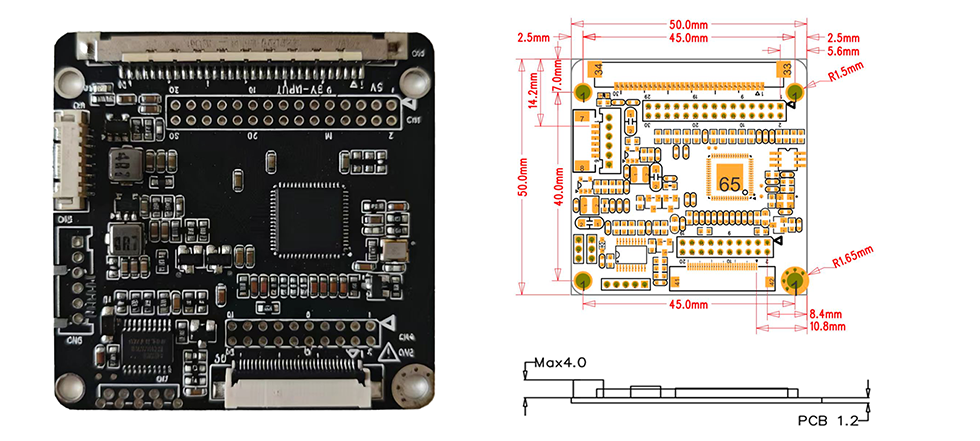

Dimensions

Pourquoi passer des écrans LVDS aux écrans LCD eDP ?

L'industrie de l'affichage passe progressivement des interfaces LVDS aux interfaces eDP (Embedded DisplayPort). Voici pourquoi les fabricants OEM font le changement :

Bande passante plus élevée :eDP prend en charge des résolutions et des taux de rafraîchissement plus élevés que LVDS, permettant des affichages 4K et à fréquence d'images élevée que LVDS ne peut pas gérer.

Moins de câbles :eDP utilise moins de lignes de signal que LVDS, réduisant ainsi la complexité du routage interne des câbles et améliorant les performances EMI.

Consommation d'énergie réduite :L'eDP fonctionne à des tensions plus basses et inclut des fonctionnalités d'économie d'énergie, ce qui le rend idéal pour les équipements alimentés par batterie et économes en énergie.

Meilleure qualité d'image :eDP prend en charge des profondeurs de couleurs plus élevées et des fonctionnalités avancées de traitement d’image telles que l’auto-rafraîchissement du panneau et des taux de rafraîchissement variables.

Disponibilité future du panneau :Les fabricants d'écrans LCD abandonnent de plus en plus les panneaux LVDS au profit de l'eDP. La mise à niveau garantit désormais un approvisionnement en panneaux à long terme sans dépendre des modèles LVDS abandonnés.

Intégration simplifiée :eDP utilise des connecteurs standards et un câblage plus simple, réduisant ainsi le temps d'assemblage et les erreurs de connexion potentielles.

Pour les fabricants d'équipements industriels, la migration vers les panneaux eDP via notre carte convertisseur constitue une voie pratique vers une technologie d'affichage moderne sans remplacer les contrôleurs existants.

Scénarios de migration courants

Scénario 1 : Contrôleur hérité avec mise à niveau du panneau eDP

Votre contrôleur existant fonctionne parfaitement mais ne produit que du LVDS. Le panneau LVDS d'origine n'est plus produit et seuls les remplacements eDP sont disponibles. Installez notre carte convertisseur entre le contrôleur LVDS et le nouveau panneau eDP --- aucune modification du micrologiciel du contrôleur principal n'est requise.

Scénario 2 : Développement de nouveaux produits avec une plate-forme de processeur existante

Votre plate-forme de processeur prend en charge la sortie LVDS, mais l'écran LCD idéal pour votre nouveau produit utilise eDP. Au lieu de reconcevoir l'ensemble de la carte mère, utilisez notre carte convertisseur pour combler le fossé de l'interface et accélérer la mise sur le marché.

Scénario 3 : Approvisionnement auprès d'un panel multi-sources

Pour réduire les risques liés à la chaîne d'approvisionnement, vous devez qualifier plusieurs fournisseurs d'écrans LCD : certains proposent LVDS, d'autres eDP. Avec notre carte convertisseur, vous pouvez standardiser sur une sortie de contrôleur (LVDS) tout en vous procurant de manière flexible l'un ou l'autre panneau d'interface.

Scénario 4 : Mise à niveau sur le terrain de l'équipement déployé

Votre parc installé d'équipements utilise des panneaux LVDS qui deviennent difficiles à approvisionner. Notre carte convertisseur permet aux équipes de service de remplacer les panneaux LVDS défaillants par des panneaux eDP disponibles pendant la maintenance sur le terrain, prolongeant ainsi la durée de vie de l'équipement sans mises à niveau coûteuses du contrôleur.

Pourquoi nous choisir ?

Choisir le bon fournisseur est tout aussi important que sélectionner le bon matériel. Contrairement aux distributeurs qui expédient simplement des cartes standard, SKY-TDM offre une collaboration technique complète tout au long de votre projet.

Nos principaux avantages

- Fabricant professionnel d'écrans tactiles

- Vaste expérience dans l'intégration d'écrans industriels

- Développement de firmware personnalisé

- Services de conception de câbles personnalisés

- Test de compatibilité LCD

- OIN 9001Certification du système de gestion de la qualité

- OIN 13485Certification du système de gestion de la qualité des dispositifs médicaux

- IATF 16949Certification du système de gestion de la qualité automobile

- Prototypage rapide

- Approvisionnement stable à long terme

- Support technique complet avant et après la production

Notre équipe d'ingénierie travaille en étroite collaboration avec les clients OEM pour réduire les risques de développement et accélérer la mise sur le marché des produits.

FAQ

Q1 : La carte de conversion LVDS vers EDP pour écrans LCD industriels peut-elle prendre en charge n'importe quel panneau LCD eDP ?

R : La plupart des écrans LCD eDP industriels peuvent être pris en charge après la configuration du micrologiciel. Nous vous recommandons de fournir votre numéro de modèle LCD pour une évaluation de compatibilité.

Q2 : La personnalisation du micrologiciel est-elle disponible ?

R : Oui. Les paramètres de synchronisation, la résolution, les informations EDID et les séquences d'initialisation peuvent tous être personnalisés.

Q3 : Pouvez-vous fournir des câbles correspondants ?

R : Absolument. Nous fabriquons des câbles LVDS personnalisés, des câbles eDP, des câbles FFC/FPC et des faisceaux de câbles complets.

Q4 : Pouvez-vous nous aider à migrer à partir d'un écran LVDS obsolète ?

R : Oui. C'est l'une des applications les plus courantes de cette carte convertisseur. Nous pouvons recommander des écrans LCD de remplacement compatibles et configurer le convertisseur en conséquence.

Q5 : Le convertisseur est-il adapté à un fonctionnement industriel continu ?

R : Oui. La carte est conçue à l'aide de composants de qualité industrielle destinés à un fonctionnement continu à long terme.

Q6 : Prenez-vous en charge les petites commandes de prototypes ?

R : Oui. Des échantillons techniques sont disponibles avant la production en série.

Q7 : Quelle est la durée de disponibilité du produit ?

R : Les projets industriels nécessitent souvent de longs cycles de vie des produits. Nous soutenons la gestion de l’approvisionnement et du cycle de vie à long terme pour les clients OEM.

Q8 : La carte prend-elle en charge l'entrée LVDS monocanal et double canal ?

R : Oui. La carte prend en charge les configurations d'entrée LVDS à canal unique (1 voie) et à double canal (2 voies). La configuration appropriée est définie lors de la personnalisation du micrologiciel en fonction des exigences spécifiques de votre contrôleur et de votre panneau.

Q9 : Quelle est la résolution maximale prise en charge par cette carte convertisseur ?

R : Le conseil d'administration prend en charge les résolutions allant jusqu'à1920 × 1080 à 60 Hzpour entrée LVDS monocanal et jusqu'à2560 × 1440 à 60 Hzpour entrée LVDS double canal, en fonction des spécifications du panneau et de la qualité du câble. Pour les panneaux à plus haute résolution, veuillez contacter notre équipe d’ingénierie pour une évaluation de compatibilité.
