Carte AD d'interface HDMI vers TTL

Présentation du produit

La sélection d'un contrôleur d'affichage pour un équipement industriel nécessite plus que la simple conversion des signaux vidéo. La stabilité à long terme, la compatibilité avec différents écrans LCD, une personnalisation flexible et un support technique fiable sont tout aussi importants. Le SKY-TDMCarte AD d'interface HDMI vers TTLa été développé spécifiquement pour les fabricants OEM recherchant une solution de contrôle d'affichage fiable pour les écrans LCD TFT industriels.

Conçu autour d'une architecture de qualité industrielle, ce contrôleur convertit les signaux HDMI standard en sortie TTL/RVB, permettant aux systèmes embarqués modernes de piloter une large gamme de panneaux LCD TFT. La carte prend en charge diverses interfaces TTL, notamment différentes configurations FPC, des tensions d'alimentation de panneau réglables, un contrôle de rétroéclairage LED intégré et des paramètres de synchronisation personnalisables, ce qui la rend adaptée aux modules LCD standard et personnalisés.

Contrairement aux cartes contrôleur d'affichage grand public, cette solution est conçue pour un fonctionnement continu dans des environnements industriels exigeants. Une gestion stable de l'alimentation, une intégrité du signal optimisée et un routage PCB soigneusement conçu minimisent les interférences électromagnétiques et garantissent une transmission d'image fiable, même dans les applications électriquement bruyantes.

Pour les équipementiers, la flexibilité du développement est tout aussi importante. SKY-TDM permet la personnalisation du micrologiciel, le réglage des paramètres d'affichage, la conception des câbles, les modifications des connecteurs, la personnalisation de l'OSD, la configuration du logo et l'optimisation de l'affichage en fonction des exigences du client. Qu'il s'agisse d'intégrer un terminal portable de 5 pouces ou un panneau de commande industriel plus grand, les ingénieurs peuvent réduire la refonte du matériel tout en accélérant le développement de produits.

Forts de l'expérience de SKY-TDM dans les solutions LCD industrielles, les clients bénéficient d'un support technique complet depuis la sélection des panneaux jusqu'à la production, garantissant la compatibilité, de longs cycles de vie des produits et un approvisionnement stable pour les projets industriels.

Avantages concurrentiels fondamentaux

- Stabilité pure de qualité industrielle :La gestion optimisée de l'alimentation et la conception du circuit anti-EMI résistent aux interférences environnementales industrielles, prenant en charge un fonctionnement stable et continu 24h/24 et 7j/7 sans distorsion de l'écran ni perte de signal.

- Conversion HDMI-TTL Plug-and-Play :Relie les sources de signaux HDMI modernes et les écrans TFT TTL/RVB traditionnels, compatibles avec les hôtes de contrôle industriels grand public, les systèmes embarqués et les appareils PC.

- Conception réglable à double tension :Tension de sortie du panneau 3,3 V/5 V librement commutable, s'adaptant aux différentes spécifications du panneau LCD TFT sans modules adaptateurs supplémentaires.

- Pilote de rétroéclairage intégré :Le circuit de contrôle de rétroéclairage LED professionnel intégré prend en charge le réglage de la luminosité, éliminant ainsi le besoin de modules de commande de rétroéclairage externes et simplifiant le câblage du système.

- Disposition intégrée ultra-compacte :La structure PCB miniaturisée est spécialement conçue pour les équipements embarqués à espace limité, maximisant ainsi l'utilisation de l'espace des boîtiers clients.

- Flexibilité de personnalisation totale :Prend en charge le réglage personnalisé du micrologiciel, la modification du logo de démarrage, le réglage du menu OSD et l'étalonnage des paramètres d'affichage pour répondre aux exigences exclusives du projet.

Scénarios d'application typiques

Cette carte AD d'interface HDMI vers TTL est largement utilisée dans les scénarios d'affichage intégrés dans diverses industries qui exigent des facteurs de forme compacts et une grande fiabilité. Les principaux domaines d'application comprennent :

- Panneaux de commande compacts pour IHM et automates industriels

- Instruments portables de diagnostic et de test médicaux

- Modules d'affichage d'automatisation du bâtiment et de surveillance de la sécurité

- Dispositifs de contrôle intelligents miniatures et terminaux industriels portables

Principalement conçu pour les équipements à petite échelle, il constitue la solution d’affichage HDMI vers TTL parfaite.

Principales caractéristiques techniques

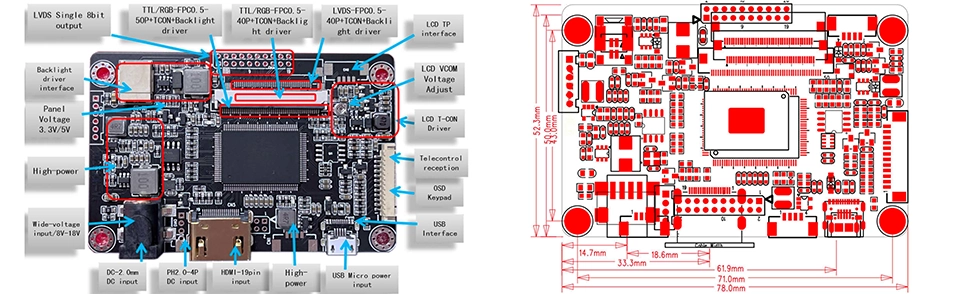

Dimensions

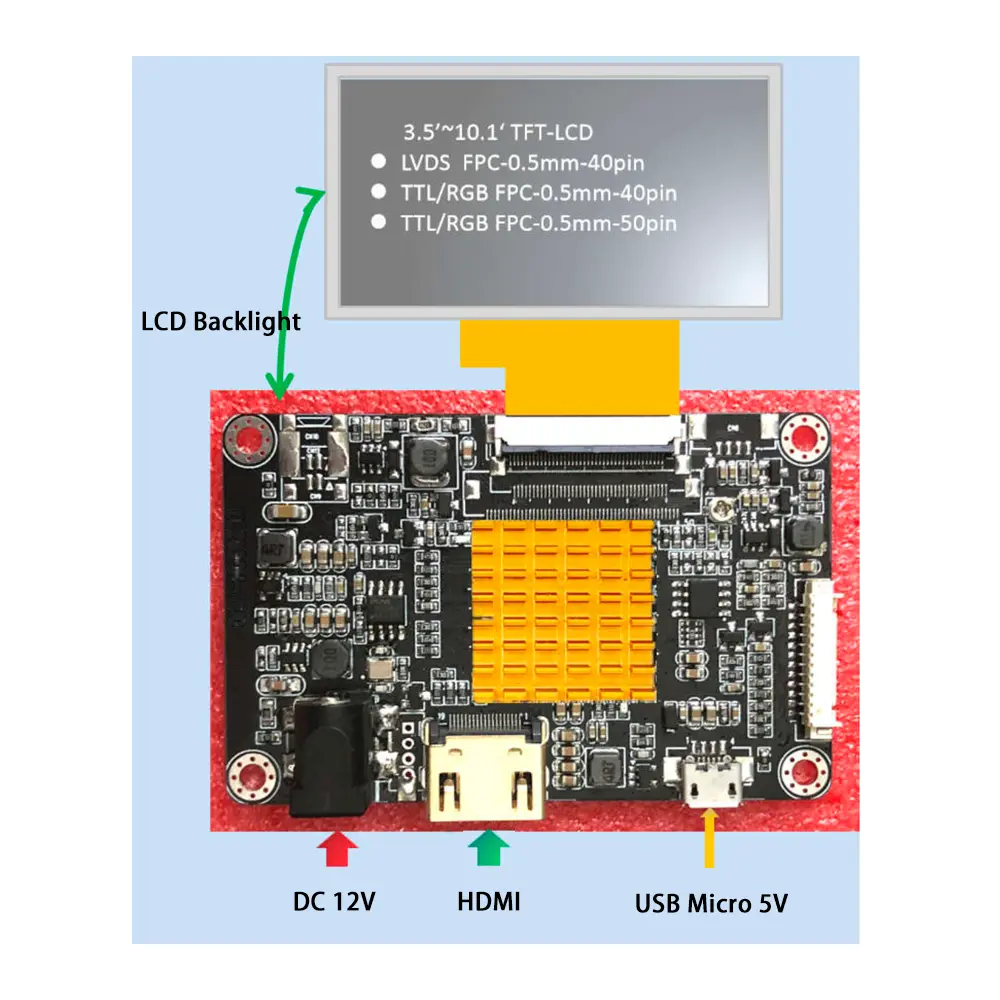

Interface LVDS FFC-0,5 mm-40 broches

Interface RVB FFC-0,5 mm-50 broches

Interface RVB FFC-0,5 mm-40 broches

Interface d'entrée LVDS JST 2x10 broches

Interface de rétroéclairage PH2.0mm-6PIN

Services professionnels de personnalisation OEM/ODM

Nous proposons une personnalisation technique ciblée aux fabricants d'équipements industriels afin de résoudre les défis d'intégration d'affichage personnalisé, en prenant en charge la personnalisation complète du processus, du matériel au logiciel :

- Personnalisation des paramètres d'affichage :Paramètres de synchronisation LCD personnalisés, adaptation de la résolution et optimisation de la fréquence d'images de l'affichage.

- Interface utilisateur personnalisée :Logos de démarrage exclusifs, animations de démarrage et modifications du menu OSD (On-Screen Display).

- Optimisation de l'alimentation et du rétroéclairage :Réglage de la courbe de luminosité du rétroéclairage et optimisation de la séquence de mise sous tension.

- Correspondance des interfaces et des câbles :Correspondance personnalisée pour les câbles de signal TTL/RGB et les connecteurs FPC.

- Image de marque et logiciels exclusifs :Impression de logos en sérigraphie sur PCB, emballage de marque privée et développement exclusif de micrologiciels.

- Adaptation de la structure mécanique :Adaptation de la structure mécanique et positions des trous de montage personnalisées.

FAQ

Q1 : Quels panneaux LCD sont compatibles avec cette carte AD d'interface HDMI vers TTL ?

R : La carte prend en charge une large gamme de panneaux LCD TFT TTL/RVB. Notre équipe d'ingénieurs peut configurer le micrologiciel en fonction de votre modèle d'écran LCD spécifique.

Q2 : Pouvez-vous personnaliser le micrologiciel de notre écran ?

R : Oui. Nous fournissons des services de micrologiciel personnalisés, couvrant les paramètres de synchronisation, la résolution, les logos de démarrage, l'orientation de l'affichage et les paramètres OSD (affichage à l'écran).

Q3 : Cette carte contrôleur dispose-t-elle d'un pilote de rétroéclairage intégré ?

R : Oui. Il dispose d'un pilote de rétroéclairage LED intégré, ce qui simplifie considérablement l'intégration du système.

Q4 : Cette carte AD d'interface HDMI vers TTL est-elle adaptée aux environnements industriels ?

R : Absolument. Il est spécialement conçu pour un fonctionnement industriel à long terme, avec une gestion stable de l'énergie et une transmission fiable du signal.

Q5 : La carte peut-elle s'adapter aux écrans LCD de taille personnalisée ?

R : Oui. Nous prenons en charge la personnalisation du micrologiciel pour les écrans LCD TFT de différentes tailles et résolutions.

Q6 : Pouvez-vous fournir des câbles/rubans LCD correspondants ?

R : Oui. Nous pouvons fournir à nos clients des câbles HDMI, des câbles LVDS, des rubans FPC et des faisceaux de câbles personnalisés.

Q7 : Prenez-vous en charge les services de marque OEM ?

R : Oui. Nous proposons un étiquetage privé, des marquages ​​sérigraphiés personnalisés sur PCB, des emballages personnalisés et des services de micrologiciel exclusifs.

Q8 : Dans quelles industries cette carte contrôleur est-elle généralement utilisée ?

R : Il est largement utilisé dans l’automatisation industrielle, les équipements médicaux, les instruments de laboratoire, les transports, les systèmes embarqués, les kiosques et les dispositifs de contrôle intelligents.
