Aujourd'hui, lors du choix d'écrans tactiles capacitifs pour les équipements industriels, l'accent est généralement mis sur la taille de l'écran, les points de contact, le verre de protection et la stratification optique. Pourtant, une caractéristique technique clé ne doit pas être ignorée : l'interface de signal tactile.
Quelle est la vraie différence entre USB et I²C pour les écrans tactiles capacitifs industriels ? Et surtout, comment choisir la bonne interface pour votre projet ?
Pour les clients OEM et ODM, le choix dépend en grande partie du système hôte, de l'architecture du contrôleur, de l'environnement logiciel et de la conception mécanique.
SKY-TDM propose des écrans tactiles capacitifs personnalisés pour les IHM industrielles, les dispositifs médicaux, les systèmes embarqués, les terminaux intelligents et les applications d'automatisation, avec prise en charge USB, I²C et d'autres options d'interface.
Il transmet les données tactiles au système hôte à l'aide du protocole de communication USB. L'USB étant l'une des interfaces périphériques les plus courantes, il constitue un choix idéal pour la connexion à des PC industriels, des plates-formes Windows/Linux/Android, des kiosques libre-service, des écrans commerciaux et des ordinateurs embarqués.
Le plus grand avantage de l’USB est sa commodité. Les équipes de développement peuvent facilement connecter l'écran tactile au système hôte sans concevoir de circuits de communication dédiés sur le PCB principal, ce qui réduit considérablement le temps de développement du produit.
I²C est une interface de communication série courante dans les systèmes embarqués.
Les écrans tactiles I²C communiquent directement avec les microcontrôleurs ou les processeurs via le bus I²C, ce qui les rend idéaux pour les conceptions matérielles personnalisées.
Par exemple, si un projet industriel dispose déjà d'une carte de contrôle principale, il est généralement préférable de connecter le contrôleur tactile au processeur via I²C. Dans ce cas, I²C agit comme une partie indissociable de l'architecture matérielle, et pas seulement comme un périphérique externe.
| Fonctionnalité | Panneau tactile USB | Écran tactile IIC |
| Méthode d'intégration | Périphérique externe | Communication embarquée |
| PC industriel | Excellent | Moins pratique |
| Microcontrôleur intégré | Possible | Excellent |
| Compatibilité du système d'exploitation | Généralement pratique | Nécessite une intégration du système |
| Développement | Plus rapide pour de nombreux projets basés sur PC | Nécessite un développement matériel/micrologiciel |
| Intégration de circuits imprimés | Moins direct | Hautement intégré |
| Application de câble | Plus flexible | Mieux adapté aux connexions courtes |
| Personnalisation du matériel | Bien | Excellent |
| Utilisation typique | IHM, kiosque, terminal sur PC | IHM embarquée, équipements sur mesure |

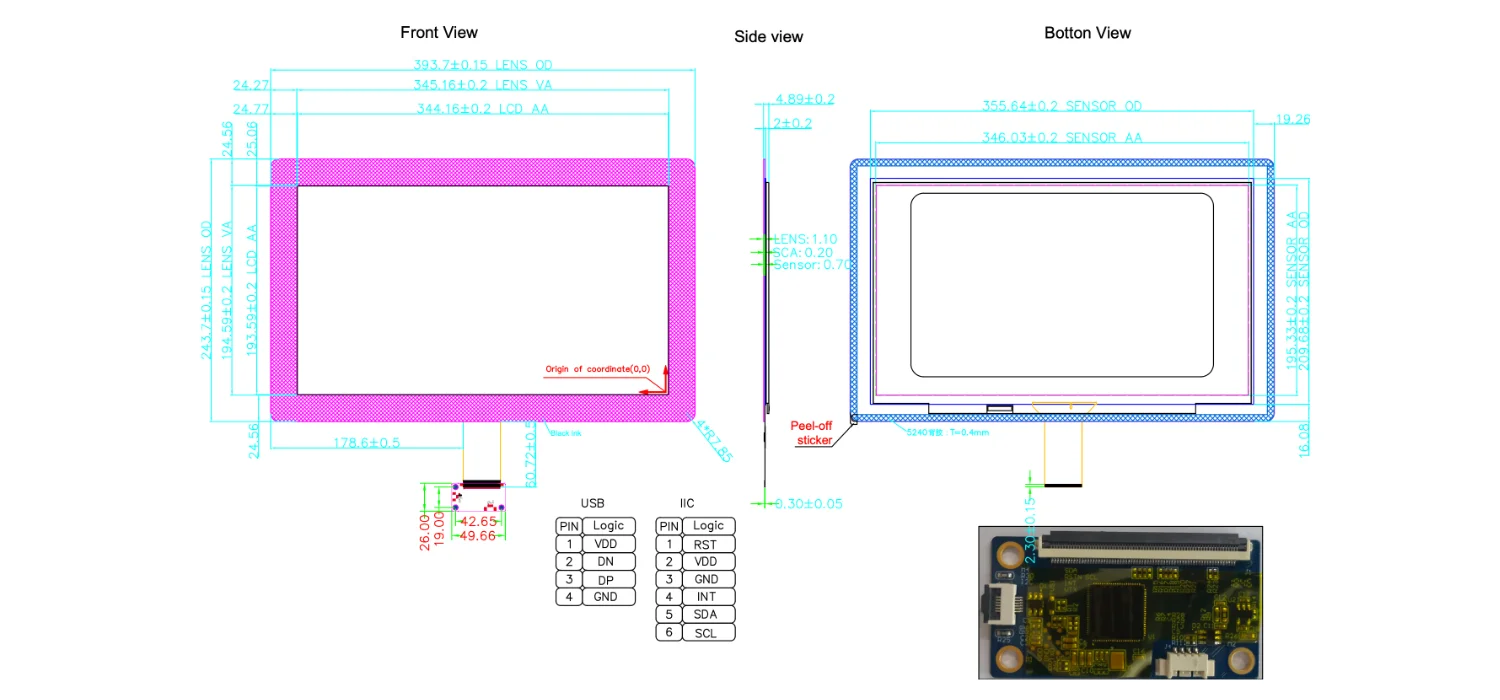

C'est pourquoi la même taille d'écran tactile peut être disponible dans les versions USB et IIC.
La technologie tactile est peut-être similaire, mais la méthode d'intégration du système est différente.
●Intégration plus facile : pour les systèmes IHM industriels, les écrans tactiles USB sont plus faciles à intégrer puisque la plate-forme hôte prend déjà en charge l'USB.
●Excellente compatibilité des plates-formes : les systèmes d'exploitation grand public du marché prennent en charge nativement l'USB, ce qui en fait l'interface standard pour Windows, Android et Linux.
●Idéal pour les systèmes IHM autonomes : lors de l'utilisation d'ordinateurs autonomes ou de PC intégrés, l'USB fournit une connexion de communication pratique.
●Développement accéléré : au cours des premières étapes d'un projet, l'USB permet une évaluation rapide de la convivialité de l'écran tactile sans avoir besoin de pré-développer des interfaces de communication dédiées.
●Conçu pour l'intégration embarquée : lorsqu'un écran tactile est directement intégré dans un système embarqué, l'interface I²C est le choix le plus approprié.
●Architecture de bus simple : I²C utilise une structure de communication à deux fils, très intéressante pour les PCB intégrés avec des ressources d'interface limitées.
● Meilleur contrôle matériel : pour les clients qui développent indépendamment leurs propres cartes de contrôle et micrologiciels, l'interface I²C offre un meilleur contrôle sur l'architecture de communication tactile.
●Idéal pour les appareils personnalisés : I²C est particulièrement utile pour les appareils OEM où l'écran tactile et la carte de contrôle principale sont conçus de manière synchrone.
Différentes interfaces offrent différents avantages, et aucune interface tactile unique ne convient à tous les scénarios d'IHM industrielles. Vous pouvez vous référer aux directives suivantes :
●PC industriels + écrans tactiles : l'USB est généralement le choix le plus pratique.
●MCU + écrans tactiles intégrés : I²C est généralement le choix optimal.
●Cartes de contrôle personnalisées : I²C offre une intégration matérielle plus approfondie.
●Prototypage rapide : l'USB peut simplifier les tests et l'évaluation initiaux.
●Production de masse : USB et I²C sont tous deux viables ; la décision finale doit être basée sur l'architecture matérielle et logicielle réelle.
Nos écrans tactiles proposent actuellement une variété de produits d'écrans tactiles capacitifs USB/I²C, couvrant différentes tailles d'écran pour les IHM industrielles et les applications embarquées.
C'est une question très importante.
Bien que l’interface de communication soit responsable de la transmission des données tactiles, l’expérience tactile globale est déterminée par une combinaison de plusieurs facteurs. Ceux-ci incluent principalement : la conception du capteur tactile, le circuit intégré tactile, le micrologiciel, le routage du capteur, l'épaisseur du verre de protection, la prise en charge du contact avec des gants, l'environnement EMI/ESD, le processus de stratification optique et le système hôte. Par conséquent, choisir entre USB et I²C n’est qu’une étape dans le développement d’un écran tactile industriel et n’affecte pas les performances tactiles.
Au début de la conception du projet, vous pouvez déterminer l'interface appropriée en fonction des cinq points clés suivants :
●Vérifiez la plate-forme hôte : l'écran tactile sera-t-il connecté à un PC industriel, une carte mère Android, un système Linux ou un MCU ?
●Vérifiez le contrôleur principal : la carte mère fournit-elle déjà des interfaces USB ou I²C ?
●Vérifiez la structure mécanique : où le contrôleur à écran tactile sera-t-il placé ? Quelle doit être la longueur du câble FPC ou ruban ? Où le connecteur sera-t-il installé ?
●Vérifiez l'environnement logiciel : l'équipe de développement dispose-t-elle déjà du support nécessaire en matière de pilotes ou de micrologiciels ?
●Vérifiez le plan de production : si le produit est sur le point d'entrer en production de masse, la sélection de l'interface doit être confirmée avant la conception finale du PCB.
Un écran tactile industriel professionnel ne doit pas être sélectionné uniquement en fonction de la taille de l’écran. Une solution complète nécessite une prise en compte approfondie des éléments suivants :
Technologie tactile → Capteur → Contrôleur IC → Interface → Verre de protection → FPC → Micrologiciel → Intégration mécanique → Environnement d'application
Cette approche holistique est particulièrement essentielle pour les équipements industriels, les dispositifs médicaux, les systèmes d'automatisation et autres produits conçus pour un fonctionnement à long terme.
Par conséquent, la bonne interface n’est pas nécessairement celle qui présente les spécifications les plus élevées, mais celle qui peut être intégrée de manière fiable dans le produit complet du client.
Si vous développez des IHM industrielles, des dispositifs médicaux, des systèmes d'automatisation, des kiosques libre-service ou des produits intégrés, veuillez indiquer la taille de votre écran tactile, la plate-forme hôte, le système d'exploitation, les dessins mécaniques et les exigences d'interface.
SKY-TDMLes écrans tactiles peuvent recommander la configuration d’écran tactile et d’interface la plus adaptée à votre projet.
Contactez-nous dès aujourd'hui pour des solutions personnalisées d'écran tactile capacitif USB, I²C ou combinées USB + I²C.
