Lorsque les équipements industriels ont besoin d'entrées vidéo flexibles et d'une connectivité LCD TFT fiable, leCarte AD d'interface 2-HDMI vers LVDS TTLdepuisSKY-TDMfournit une solution de contrôleur pratique. Conçu pour l'intégration d'écrans industriels, il prend en charge deux entrées HDMI, des sorties LVDS et TTL, un micrologiciel configurable et des panneaux LCD de 7 à 32 pouces, aidant ainsi les développeurs OEM à simplifier l'intégration matérielle et à réduire les efforts de développement.
Un contrôleur d’affichage doit faire plus que convertir les signaux vidéo. Il doit correspondre à l'interface LCD, maintenir une transmission d'image stable, prendre en charge la synchronisation requise du panneau et rester fiable tout au long du cycle de vie de l'équipement. LeCarte AD d'interface 2-HDMI vers LVDS TTLest conçu autour de ces exigences pratiques. En acceptant deux sources vidéo HDMI et en fournissant des interfaces de sortie LVDS ou RGB TTL, il offre aux concepteurs d'équipements une plus grande flexibilité lors de la sélection des panneaux LCD TFT industriels. Son micrologiciel configurable peut également être adapté à la résolution, à la synchronisation, aux définitions d'interface, au contrôle du rétroéclairage, aux paramètres OSD et à d'autres exigences du projet. Cela rend la carte adaptée à l'automatisation industrielle, aux équipements médicaux, aux kiosques libre-service, à l'affichage numérique, aux équipements de transport et aux systèmes d'affichage intégrés.
Table des matières
- Qu'est-ce qu'une carte AD d'interface 2-HDMI vers LVDS TTL ?
- Pourquoi les doubles entrées HDMI sont-elles importantes dans les écrans industriels ?
- Comment les sorties LVDS et TTL améliorent-elles la compatibilité LCD ?
- Quelles sont les principales caractéristiques à prendre en compte ?
- Où ce contrôleur d’affichage peut-il être utilisé ?
- Comment simplifie-t-il l’intégration des écrans OEM ?
- Présentation technique de la carte contrôleur
- Foire aux questions
- Obtenez une solution d'affichage industriel personnalisée
Qu'est-ce qu'une carte AD d'interface 2-HDMI vers LVDS TTL ?
Une carte d'affichage AD, communément appelée carte contrôleur LCD, fait office de point de connexion entre une source vidéo et un panneau LCD. Dans les équipements industriels, la source vidéo peut fournir un signal HDMI tandis que le panneau TFT LCD sélectionné peut nécessiter une interface LVDS ou TTL. Le contrôleur traduit et traite le signal vidéo entrant afin qu'il puisse être transmis à l'interface LCD appropriée.

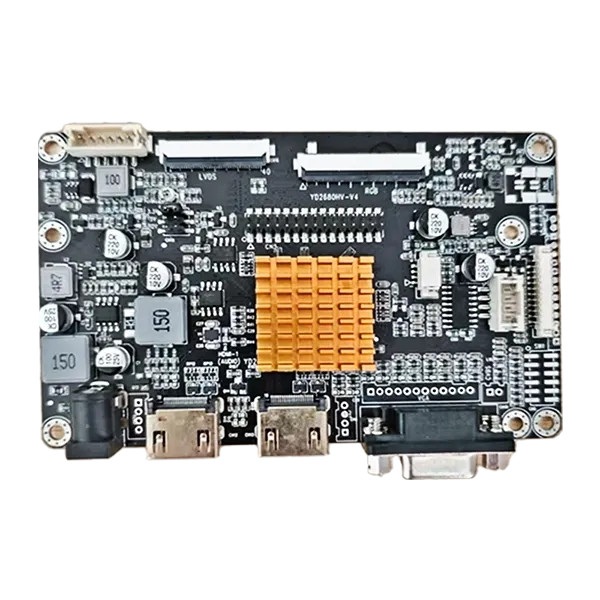

LeCarte AD d'interface 2-HDMI vers LVDS TTLest conçu spécifiquement pour ce type d’intégration. Il prend en charge deux entrées vidéo HDMI et peut fournir une sortie LVDS ou RVB TTL pour les panneaux LCD TFT industriels compatibles. Selon les spécifications du produit, il peut être configuré pour des écrans TFT industriels d'environ 7 à 32 pouces, en fonction des exigences spécifiques du panneau.
Pour les projets OEM, cette approche peut réduire le besoin de reconcevoir l’ensemble de l’électronique d’affichage lors du changement de modèle de panneau ou de configuration d’équipement. Au lieu de cela, les ingénieurs peuvent sélectionner une configuration de contrôleur appropriée et vérifier la résolution, la synchronisation, la définition de l'interface et les exigences d'alimentation de l'écran LCD.
Pourquoi les doubles entrées HDMI sont-elles importantes dans les écrans industriels ?
Les systèmes industriels utilisent de plus en plus de sources vidéo multiples. Par exemple, une machine peut avoir besoin d'afficher des informations provenant d'un ordinateur tout en recevant un signal provenant d'une caméra industrielle, d'un système d'inspection, d'un ordinateur embarqué ou d'une unité de traitement secondaire.
Un contrôleur doté de deux entrées HDMI constitue un moyen pratique de connecter deux sources vidéo numériques et de basculer entre elles. Cela peut rendre l'architecture du système plus flexible sans nécessiter un dispositif de commutation externe supplémentaire dans chaque application.
- Plusieurs sources vidéo :Deux entrées HDMI offrent une plus grande flexibilité du système.
- Intégration du système :La commutation de source vidéo peut être intégrée à l'architecture d'affichage.
- Améliorations de l'équipement :Les systèmes existants peuvent être adaptés aux nouvelles sources vidéo HDMI.
- Flexibilité de conception :Les ingénieurs peuvent créer des systèmes d'affichage autour de différentes configurations sources.
Cette fonctionnalité est particulièrement utile pour les systèmes IHM industriels, les terminaux de contrôle, les équipements d'inspection, les kiosques et autres produits pour lesquels la flexibilité de la source d'affichage est importante.
Comment les sorties LVDS et TTL améliorent-elles la compatibilité LCD ?
Les dalles LCD n'utilisent pas toutes la même interface électrique. Deux interfaces couramment rencontrées dans les applications TFT industrielles sont LVDS et TTL/RGB. La sélection d’une mauvaise interface de contrôleur peut entraîner une incompatibilité, des images instables ou une refonte matérielle supplémentaire.
La prise en charge des sorties LVDS et TTL offre aux concepteurs de systèmes davantage d'options lors de la sélection d'écrans LCD compatibles. Les connexions LVDS du contrôleur incluent des paires de signaux différentiels dédiées, tandis que son interface TTL fournit des données RVB et des signaux de synchronisation pour les panneaux compatibles.
| Interface | Fonction typique | Valeur d'intégration |
|---|---|---|
| LVDS | Transmission de données LCD différentielle à grande vitesse | Convient à de nombreux panneaux LCD TFT industriels |
| TTL / RVB | Données d'affichage RVB parallèles et signaux de synchronisation | Prend en charge les panneaux TFT à interface TTL compatibles |
| HDMI | Entrée de source vidéo numérique | Connexion pratique à un équipement vidéo moderne |
Les ingénieurs doivent toujours confirmer le modèle LCD exact, la résolution, les paramètres de synchronisation, les exigences de tension, la configuration des connecteurs et le mappage des broches avant la production. La compatibilité de l'interface dépend des spécifications complètes du panneau plutôt que du seul nom de l'interface.
Quelles sont les principales caractéristiques à prendre en compte ?
Le choix d'un contrôleur LCD industriel ne se limite pas à vérifier si les connecteurs d'entrée et de sortie correspondent physiquement. Les spécifications électriques, la configuration du micrologiciel, la synchronisation des panneaux, les exigences de rétroéclairage et les considérations d'approvisionnement à long terme peuvent tous affecter la fiabilité du projet.
Deux entrées vidéo HDMI
Deux entrées HDMI permettent aux concepteurs d'équipements de connecter plusieurs sources vidéo numériques et de sélectionner la source appropriée en fonction des exigences du système.
Prise en charge des sorties LVDS et TTL
La prise en charge des deux types de sortie élargit la gamme de panneaux LCD TFT compatibles et peut réduire la refonte matérielle lorsqu'un projet OEM utilise différentes configurations d'affichage.
Configuration flexible du micrologiciel
Le micrologiciel peut être personnalisé en fonction de la résolution LCD, des paramètres de synchronisation, des définitions d'interface, des exigences OSD, des logos de démarrage et d'autres paramètres spécifiques à l'application. Ceci est particulièrement utile pour les équipements OEM et ODM où une configuration de contrôleur standard peut ne pas suffire.
Conception à vocation industrielle
La carte est destinée aux applications industrielles continues, avec des considérations de conception axées sur le traitement stable du signal, la réduction des interférences, la disponibilité des composants et le fonctionnement à long terme.
Intégration compacte
Une carte contrôleur dédiée peut simplifier l'architecture d'affichage interne des équipements embarqués, aidant ainsi les ingénieurs à gérer les connexions LCD, le contrôle du rétroéclairage, la conversion du signal et les fonctions d'affichage associées au sein d'une plate-forme matérielle définie.
Où ce contrôleur d’affichage peut-il être utilisé ?
Étant donné que le contrôleur combine la flexibilité de l'entrée HDMI avec les options de sortie LCD LVDS et TTL, il peut servir une large gamme d'applications d'affichage intégrées et industrielles.
| Application | Pourquoi le contrôleur est utile |
|---|---|
| Automatisation industrielle | Connecte les sources vidéo numériques aux panneaux d'affichage TFT industriels |
| Équipement médical | Prend en charge les configurations d'affichage personnalisées pour les équipements spécialisés |
| Kiosques libre-service | Fournit une entrée vidéo flexible et une intégration LCD intégrée |
| Affichage numérique | Permet aux sources de contenu HDMI de piloter des écrans LCD compatibles |
| Équipement de transport | Prend en charge les systèmes d'affichage intégrés nécessitant un fonctionnement stable |
| Systèmes embarqués | Offre des interfaces configurables pour les conceptions d'affichage spécifiques aux applications |
La configuration appropriée dépend de l'environnement d'exploitation de l'équipement, du modèle LCD, de la source vidéo, de la résolution, de l'espace mécanique et de l'architecture d'alimentation. Pour cette raison, une vérification technique doit être effectuée avant la production en série.
Comment simplifie-t-il l’intégration des écrans OEM ?
L'intégration de l'affichage peut devenir compliquée lorsqu'un projet OEM nécessite que l'écran LCD, l'écran tactile, le contrôleur, les câbles, le micrologiciel, le rétroéclairage et la structure mécanique fonctionnent ensemble. Une carte contrôleur pouvant être configurée autour de l'écran LCD cible peut réduire certains de ces problèmes d'intégration.
SKY-TDM fournit des services d'ingénierie d'affichage couvrant la sélection d'écrans LCD, la configuration du contrôleur, la personnalisation de l'écran tactile, la liaison optique, le verre de protection, les câbles d'interface et les exigences d'intégration d'affichage associées. Ses systèmes de gestion de la qualité incluent les certifications ISO 9001, ISO 13485 et IATF 16949, tandis que les cartes contrôleurs sont soumises à des tests fonctionnels avant expédition, conformément aux informations produit de l'entreprise.
Pour les clients OEM et ODM, le support technique peut inclure :
- Résolution LCD et configuration de synchronisation
- Cartographie des broches LVDS et réglage de la synchronisation TTL
- Optimisation du micrologiciel
- Contrôle du rétroéclairage et de la luminosité
- Configuration de la langue OSD
- Personnalisation du logo de startup
- Configuration des broches et des connecteurs du câble
- Exigences de montage mécanique
- Correspondance des écrans LCD et tactiles
Cette approche intégrée peut être particulièrement utile pour les projets où la compatibilité des écrans et la disponibilité des composants à long terme sont des considérations de conception importantes.
Présentation technique de la carte contrôleur
Le tableau suivant résume les caractéristiques importantes de cette solution de contrôleur et explique leur pertinence pratique lors du développement du système d'affichage.
| Spécification/caractéristique | Configuration disponible | Avantage d'ingénierie |
|---|---|---|
| Entrées vidéo | 2 × HDMI | Prend en charge plusieurs sources vidéo numériques |
| Sorties LCD | LVDS et TTL/RVB | Élargit les choix d'écrans LCD compatibles |
| Gamme de tailles d'écran LCD | Environ 7 à 32 pouces | Convient à différents formats d'affichage industriels |
| Micrologiciel | Configurable | Prend en charge les paramètres d'affichage spécifiques au projet |
| Connecteur LVDS | JST 2 × 15 broches | Fournit des connexions de signal d'affichage différentiel |
| LVDS FFC | 40 broches, 0,5 mm | Prend en charge les connexions de panneau LCD compatibles |
| TTL T-CON | FFC 50 broches | Fournit des connexions de signaux RVB et de synchronisation |
| Interface de rétroéclairage | PH2.0 6 broches | Prend en charge la puissance et le contrôle du rétroéclairage compatibles |
Les définitions réelles des broches et la configuration électrique doivent toujours être vérifiées par rapport à la fiche technique LCD cible. Par exemple, l'interface LVDS utilise des paires de signaux TX différentiels, tandis que l'interface TTL inclut les données RVB, DE, VS, HS, DCLK et les signaux de contrôle associés. Un mappage correct des broches est essentiel pour une intégration réussie.
Foire aux questions
1. Quels panneaux LCD peuvent être connectés à ce contrôleur ?
Le contrôleur peut être configuré pour une large gamme de panneaux LCD TFT industriels à l'aide d'interfaces LVDS ou TTL compatibles. Des panneaux d'une taille approximative de 7 à 32 pouces peuvent être pris en charge en fonction du modèle spécifique et des exigences électriques. La fourniture du numéro de modèle LCD permet à l'équipe d'ingénierie de vérifier la compatibilité.
2. Le firmware peut-il être personnalisé pour un projet OEM ?
Oui. La personnalisation du micrologiciel peut couvrir la résolution LCD, les paramètres de synchronisation, les définitions d'interface, les paramètres OSD, les logos de démarrage et d'autres exigences spécifiques au projet.
3. La carte prend-elle en charge les panneaux LCD LVDS et TTL ?
Oui. Le contrôleur est conçu pour fournir des options de sortie LVDS et RVB TTL, lui permettant de prendre en charge différentes configurations LCD TFT industrielles compatibles.
4. Deux sources HDMI peuvent-elles être connectées en même temps ?
La carte fournit deux interfaces d'entrée HDMI, permettant d'incorporer deux sources vidéo numériques compatibles dans le système d'affichage avec sélection de source en fonction de l'application configurée.
5. Ce contrôleur est-il adapté aux applications industrielles continues ?
Le produit est conçu pour les applications industrielles et le fonctionnement continu, en mettant l'accent sur le traitement stable du signal, le contrôle des interférences, les composants à vocation industrielle et les considérations d'approvisionnement à long terme.
6. SKY-TDM peut-il fournir un ensemble d'affichage complet ?
Oui. SKY-TDM peut prendre en charge des exigences d'intégration d'affichage plus larges, notamment les panneaux LCD industriels, les écrans tactiles capacitifs ou résistifs, les cartes contrôleurs, les câbles d'interface, la liaison optique, le verre de protection et les services d'ingénierie OEM/ODM associés.
Obtenez une solution d'affichage industriel personnalisée
La sélection du bon contrôleur LCD est une étape importante dans la construction d’un système d’affichage industriel stable. Avec deux entrées HDMI, une compatibilité de sortie LVDS et TTL, un micrologiciel configurable et une prise en charge technique pour la correspondance et l'intégration LCD, ce contrôleur peut aider les développeurs OEM à créer des systèmes d'affichage autour de leurs exigences techniques spécifiques. Si vous évaluez un nouveau projet d'IHM industrielle, de dispositif médical, de kiosque, d'affichage de transport ou d'équipement intégré, découvrez-en plus sur la carte AD d'interface 2-HDMI vers LVDS TTL etContactez-nousavec votre modèle LCD, votre résolution, votre type d'interface, votre quantité et les exigences du projet. SKY-TDM peut vous aider à vérifier la compatibilité et à développer une solution d'affichage pratique pour votre application.
