Il s'agit d'un écran tactile circulaire de 2,1 pouces spécialement conçu pour les appareils électroménagers intelligents et les panneaux de commande compacts. SKY-TDM peut personnaliser l'écran tactile d'affichage en fonction de la structure réelle de votre équipement et des exigences d'interaction homme-machine (IHM).
Cette solution d'écran tactile circulaire de 2,1 pouces a une résolution de 480 x 480 et une taille approximative de 56,18 x 59,71 x 2,26 millimètres. Sa structure est compacte. Il utilise le pilote IC ST7701 et prend en charge l'interface RVB (qui peut être personnalisée comme interface MIPI).
Nous fournissons des solutions d'affichage personnalisées pour répondre à vos besoins fondamentaux et vous aidons à intégrer de manière transparente les composants d'affichage dans la conception industrielle globale de votre équipement.
Les écrans ronds remplacent de plus en plus les écrans carrés traditionnels dans les appareils électroménagers intelligents.
Conception industrielle transparente : les écrans circulaires éliminent le conflit visuel entre un écran rectangulaire et les formes incurvées et cylindriques courantes dans les machines à café, les purificateurs d'air et les haut-parleurs intelligents. L'écran s'intègre à la silhouette du produit plutôt que de le casser.
Remplacement des boutons : de nombreux appareils utilisent encore des boutons rotatifs physiques pour la sélection de la température, de la vitesse ou du mode. Un écran tactile circulaire peut reproduire numériquement la fonction du bouton avec des icônes dynamiques, une sensibilité réglable et aucune usure mécanique, tout en offrant plus d'informations qu'un cadran imprimé.
Meilleure utilisation de l'espace compact : dans les petits panneaux de commande, une disposition circulaire évite les coins gaspillés des écrans rectangulaires. Le réseau de pixels carrés de 480 × 480 correspond naturellement à une zone de visualisation ronde, exploitant pleinement la région d'affichage disponible.
Une concentration visuelle plus forte : les interfaces circulaires attirent l'œil de l'utilisateur vers le centre du panneau de commande, ce qui est idéal pour les fonctions principales telles que le démarrage/arrêt, le réglage de la température ou la sélection de mode dans les machines à café intelligentes et les appareils de cuisine.
Esthétique cohérente sur toutes les gammes de produits : les marques d'électroménagers peuvent standardiser leurs modules d'affichage circulaires sur plusieurs produits : machines à café, purificateurs d'air, machines à laver, créant ainsi un langage de conception unifié tout en simplifiant l'approvisionnement et l'inventaire.
Intégration tactile + écran : combiné à la liaison optique et au toucher PCAP, un écran circulaire devient un panneau avant scellé et facile à nettoyer, essentiel pour les appareils de cuisine exposés à l'humidité, à la graisse et au nettoyage quotidien.
Pour les appareils électroménagers intelligents, par rapport aux structures à entrefer traditionnelles, le collage optique offre un effet d'affichage plus intégré, mettant en valeur la sensation haut de gamme du produit.
En reliant parfaitement l'écran tactile à l'écran, cette solution minimise efficacement les reflets de lumière visibles causés par l'entrefer et empêche la pénétration d'humidité en fonction des différents niveaux d'humidité. Il crée une surface avant beaucoup plus propre, ce qui le rend particulièrement idéal pour les produits domestiques ayant des exigences esthétiques exigeantes.
Cette technologie peut être largement appliquée à divers modèles d’appareils, tels que les machines à café intelligentes, les purificateurs d’air, les appareils de cuisine, les panneaux de commande des machines à laver et les fours intelligents.
Doté d'un encombrement mécanique extrêmement compact de seulement 56,18 × 59,71 × 2,26 mm, la solution d'écran tactile circulaire de 2,1 pouces est parfaitement adaptée aux applications soumises à des contraintes d'espace interne strictes. Sa résolution 480x480 offre une interface utilisateur carrée qui s'intègre parfaitement dans l'assemblage de panneaux de commande compacts.
Nous pouvons discuter de solutions personnalisées avec nos clients sur la base du flux de travail suivant :
Taille de l'écran → Écran tactile → Verre de protection → Stratification → Configuration de l'interface → Structure mécanique
Différents projets peuvent nécessiter différentes dimensions d'écran, formats d'image, structures de montage ou solutions tactiles adaptées à des cas d'utilisation spécifiques. Par conséquent, nous vous recommandons fortement d’intégrer le développement personnalisé dès les premières étapes de conception de votre produit. Grâce à une communication approfondie concernant vos besoins spécifiques, nous pouvons fournir des solutions personnalisées de qualité supérieure.
Cet ensemble de solution d'affichage tactile circulaire de 2,1 pouces prend en charge une interface tactile I2C, permettant à la fonction tactile d'être intégrée de manière transparente au système de contrôle principal du client.
En termes de performances d'affichage, l'écran affiche une luminosité de 300 cd/m² et un taux de contraste de 800:1. Il offre de larges angles de vision allant jusqu'à 80° dans toutes les directions et offre des options pour les interfaces d'affichage RVB et MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RÉINITIALISER | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | Caroline du Nord | GND | LEDA | LEDK | IOVCC | Caroline du Nord |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RÉINITIALISER | Caroline du Nord | SDA | SCK | CS | DCLK | DE | CONTRE | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Ces caractéristiques exceptionnelles constituent une base pratique pour les interfaces interactives des appareils électroménagers compacts, répondant pleinement aux besoins d'interaction homme-machine (IHM) des utilisateurs.
Chaque appareil client dispose d'une interface d'affichage unique et d'un design industriel distinct. Pour servir notre clientèle diversifiée, nous fournissons des services complets de personnalisation OEM et ODM. Nous pouvons discuter de solutions sur mesure en fonction de vos besoins spécifiques, telles que des écrans tactiles personnalisés, des verres de protection personnalisés, diverses options d'interface, des câbles FPC personnalisés, la sérigraphie de logo et des paramètres de luminosité et optiques personnalisés.

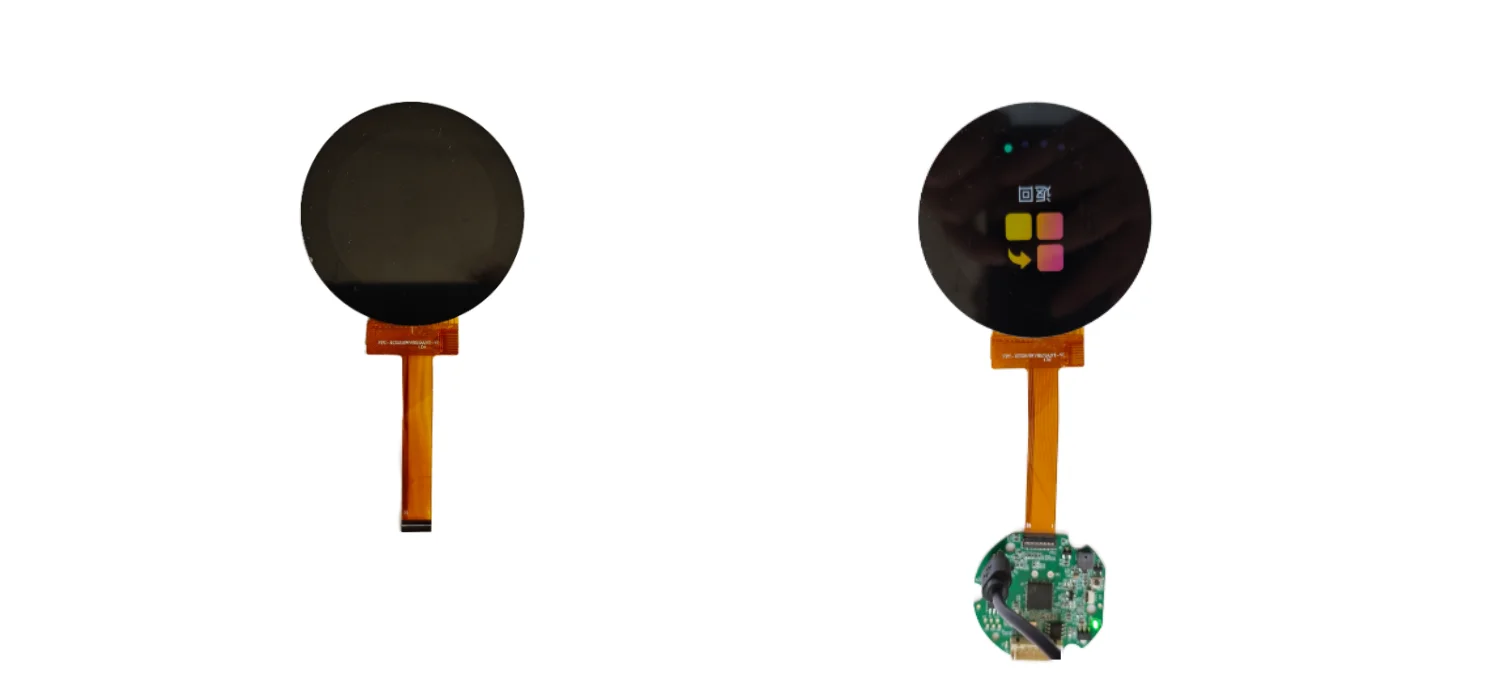

En plus de notre solution d'écran tactile circulaire de référence de 2,1 pouces, nous proposons également des services intégrés de personnalisation de cartes de pilotes d'affichage, y compris des options telles que des cartes de port série.
1. Confirmation des exigences : partagez la taille de votre écran, la résolution, la fonction tactile et l'espace d'installation.
2. Conception de la solution : nous proposons une configuration d’écran tactile, de verre de protection et d’interface.
3. Développement d'échantillons : Assemblage de prototypes pour votre validation mécanique et électrique.
4. Vérification de la conception : examen conjoint de l'ajustement, des performances tactiles et de l'effet optique.
5. Production de masse : approvisionnement en lots stable avec inspection complète avant expédition.
Une implication précoce est recommandée : nous pouvons adapter l'ensemble d'affichage à votre conception industrielle plutôt que de forcer votre conception autour d'un module standard.

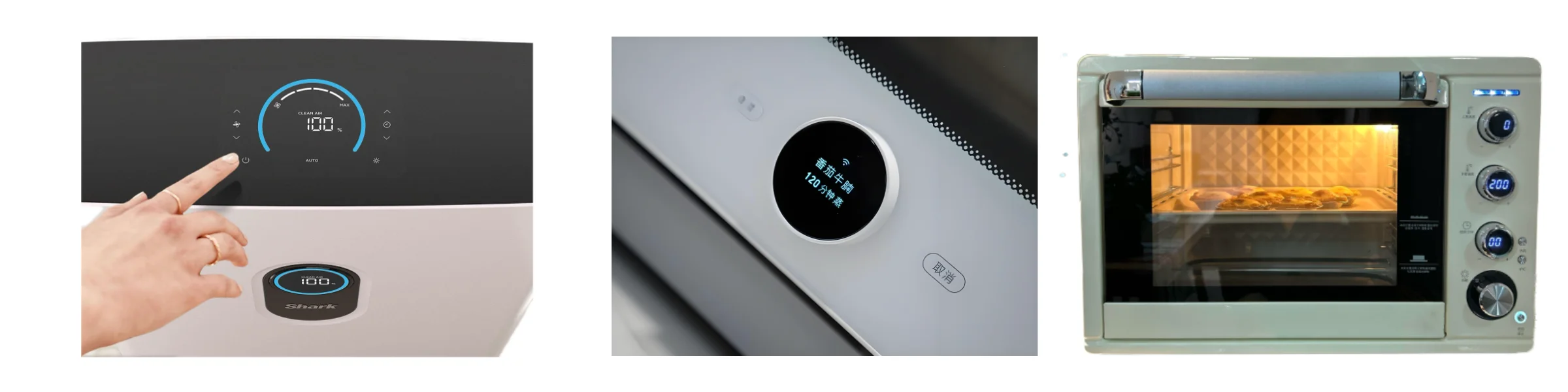

Nos solutions d'affichage sont largement applicables à divers produits de maison et d'électroménager intelligents, notamment :
Machines à café intelligentes : les commandes tactiles offrent une interface utilisateur moderne et interactive.
Purificateurs d'air : les ensembles d'écrans tactiles compacts permettent un réglage rapide de diverses fonctions.
Appareils de cuisine intelligents : pour les produits tels que les cuiseurs à riz, les fours et les hottes de cuisine, nous proposons des écrans tactiles avec fonctionnalité de bouton rotatif.
Machines à laver et sèche-linge : les écrans permettent une sélection rapide des programmes de lavage et de séchage, tout en offrant une vue intuitive de l'état de fonctionnement.
Pour toutes les catégories d’appareils mentionnées ci-dessus, nous pouvons répondre à vos exigences spécifiques.

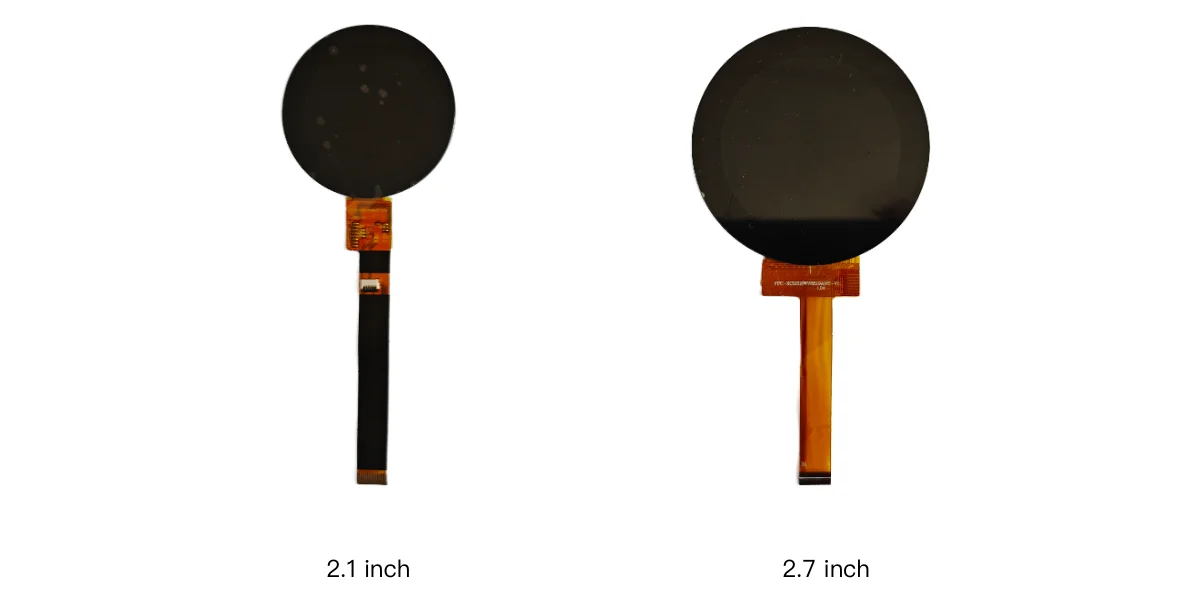

Non, nous proposons une gamme d'options plus large. En plus de l'assemblage de 2,1 pouces, nous proposons également des tailles de 1,6 pouces, 2,7 pouces, 5 pouces et autres. Le choix spécifique dépend des exigences de votre produit.
Oui. Les écrans tactiles peuvent être entièrement personnalisés pour répondre à vos besoins, y compris la forme extérieure, les traitements de surface spéciaux pour le verre de protection, la conception des câbles FPC, etc.
Oui. Nous pouvons fournir le module LCD ou l'écran tactile séparément. Nous soutenons également une solution dans laquelle seul le verre de protection est feuilleté, sans l'écran tactile.
Oui. Ce type d'écran tactile compact convient aux applications telles que les machines à café intelligentes, les purificateurs d'air, les appareils de cuisine et autres terminaux de contrôle intelligents, sous réserve des exigences finales de l'application.
Oui. Les clients peuvent discuter avec nous de leurs exigences personnalisées, notamment la taille de l'écran, l'écran tactile, le verre de protection, le laminage complet, le type d'interface et l'intégration mécanique.
Idéalement, veuillez fournir la taille d'écran, la résolution, la fonction tactile, les dimensions de la vitre de protection, l'espace d'installation, les exigences d'interface, l'environnement d'exploitation et la quantité estimée requis. De plus, la fourniture de dessins de produits ou de fichiers de boîtiers 3D serait très utile pour notre évaluation mécanique.
Si vous développez un nouvel appareil électroménager, nous serions plus qu'heureux de nous impliquer dès le début de la phase de conception pour évaluer de manière exhaustive les exigences globales de votre produit.
SKY-TDM peut travailler en étroite collaboration avec nos clients pour évaluer les besoins spécifiques, notamment la taille de l'écran, la solution tactile, le verre de protection et les cartes de pilotes personnalisées. Cette approche collaborative permet de créer un produit fini impeccable, évitant ainsi de devoir compromettre la conception globale simplement pour s'adapter à une structure standard inadaptée.
N'hésitez pas à nous contacter à tout moment pour discuter de vos projets à venir.
